Монтаж систем отопления

Системы отопления и теплоснабжения — это комплекс специального оборудования для обогрева различных помещений.

Монтаж отопления и теплоснабжения — сложный многоэтапный процесс, для его выполнения необходимо соблюдение ряда условий.

Среди основополагающих можно назвать следующие:

• у подрядчика должны быть все допуски, лицензии и разрешения;
• выполнять все виды работ должен коллектив опытных и эрудированных инженеров под началом квалифицированного руководителя;
• рабочие должны быть обучены;
• сварщики должны иметь аттестаты;
• правила техники безопасности должны соблюдаться неукоснительно.

Для «Акрукс» соблюдение этих условий и постоянный контроль — основополагающие принципы работы. Мы одинаково качественно выполняем монтаж загородного отопления, установку отопительного оборудования в городских квартирах и подключение промышленных объектов к централизованному отоплению.

Подключение системы отопления и теплоснабжения

Системы отопления чаще рассматривают для жилых помещений, особенно для частных домовладений в индивидуальном жилищном строительстве. Многие понимают систему отопления как совокупность отопительных приборов и трубопроводов в квартирах с добавлением котла в частных домах.

Системы теплоснабжения — более широкий термин, он охватывает большие источники теплогенерации (ТЭЦ, котельные), теплотрассы, тепловые пункты и элеваторные узлы.

В конечном итоге тепло, поданное в помещения, рассеивается в нем через отопительные приборы (радиаторы, конвекторы, регистры, тепловые завесы и т.п.) и поддерживает комфортные условия. Различные системы теплоснабжения применяются в массовом гражданском и промышленном строительстве. Автономные источники тепла также входят в эти системы.

Существует два типа подключения потребителей к системе теплоснабжения:

1. Зависимый тип теплоснабжения, в котором происходит непосредственная циркуляция теплоносителя от котельной до отопительных приборов.
2. Независимый тип, в нем теплоноситель обменивается теплом с отопительными приборами потребителя через теплообменник.

Особенности монтажа систем отопления

Прокладка систем отопления и их пусконаладка требуют огромного опыта и высокой квалификации персонала: от главного инженера проекта до сварщика и слесаря. Все котловые трубы, трубы теплотрасс и отопительные приборы — это сосуды, работающие под давлением. И холодная вода в них бывает редко. Чаще всего это кипяток или пар. Прорывы и аварии трубопроводов и других элементов систем отопления могут привести к несчастным случаям и даже жертвам.

Этим объясняется жесткий контроль качества материалов и соблюдение технологий производства работ.

Постоянное обучение персонала, повышение его квалификации, подтвержденное сдачей экзаменов и получением сертификатов, — это составная часть общей системы контроля в строительстве.

«Акрукс» уделяет повышенное внимание обучению и аттестации персонала, как в области новых технологий, материалов, механизмов и инструментов в строительстве, так и в вопросах безопасности и контроля.

Виды труб для монтажа отопительных систем

При монтаже систем отопления могут применяться разные виды труб, в том числе:

• стальные;
• из нержавейки;
• медные;
• пластиковые.

Рассмотрим подробнее каждый из этих видов труб.

Стальные

Изготавливаются из прочной углеродистой или легированной стали. Отличаются значительной термостойкостью, что позволяет использовать их в составе систем с паром или перегретой водой в качестве теплоносителя. Для стальных труб характерно минимальное тепловое расширение. Благодаря этому они могут закладываться в бетон.

В состав отопительных систем используются преимущественно стальные трубы диаметром 10-25 мм. Лучше выбирать бесшовные трубы, которые выдерживают большее внутреннее давление. Их использование позволяет минимизировать риск протечки.

Основной минус — слабая коррозионная стойкость. Кроме этого, на внутренней поверхности может образовываться накипь, что уменьшает сечение прохода и пропускную способность. Также к недостаткам относится достаточно сложный монтаж.

Для повышения коррозионной стойкости может применяться трубный прокат с цинковым покрытием. Оцинкованные трубы нельзя соединять сваркой. В зоне сварного шва покрытие разрушается, что приводит к появлению очагов коррозии. Соединения выполняют с помощью фитингов.

Чаще всего стальные трубы используют в обвязке котельных, ИТП, для монтажа магистральных трубопроводов.

Из нержавейки

Для производства труб используется высококачественная нержавеющая сталь. Благодаря этому достигается значительная коррозионная стойкость. В сочетании с высокой прочностью это обеспечивает долговечность отопительных систем. Как и обычные стальные, трубы из нержавейки обладают высокой стойкостью к температурным расширениям. Это уменьшает требования к интервалам их крепления при монтаже и позволяет закладывать в бетон. Расчетный срок службы систем отопления, смонтированных из нержавеющих бесшовных труб, достигает 100 лет. Соединения выполняют с помощью фитингов и сварки.

Основной минус этого вида трубного проката — высокая стоимость. Поэтому трубы из нержавейки целесообразно использовать для монтажа систем отопления на особо ответственных объектах.

Медные

При монтаже отопительных систем применяют преимущественно медные трубы диаметром 10-54 мм. Они практически не подвержены коррозии, могут выдерживать температуру теплоносителя до +200 °C. Высокая прочность позволяет хорошо противостоять высокому внутреннему давлению и гидравлическим ударам. Это делает медные трубы одним из наиболее надежных вариантов для отопительных систем. Расчетный срок их службы достигает 100 лет. Соединение выполняют резьбовыми фитингами или пайкой.

Основной минус, как и в случае с нержавеющим прокатом, — высокая цена. Кроме этого, медь может образовывать гальваническую пару с другими металлами, например, с алюминием. Это приводит к разрушению металла. Поэтому при монтаже систем отопления можно использовать не все типы радиаторов.

Пластиковые

Сегодня это наиболее распространенный тип труб, применяемых для монтажа систем отопления. Основной плюс пластика — устойчивость к коррозии и образованию накипи. Кроме этого, гладкая внутренняя поверхность практически исключает образование отложений. Благодаря этому достигается их высокая надежность, независимо от качества теплоносителя, циркулирующего в системе. Срок службы достигает 50 лет при меньшей цене по сравнению с металлическими аналогами. К преимуществам также относится бесшумное протекание теплоносителя в трубопроводе. Кроме этого, пластик отличается минимальной теплопроводностью, что обеспечивает экономию тепловой энергии.

Для монтажа систем отопления применяют пластиковые трубы из сшитого полиэтилена или армированного полипропилена. Сшитый полиэтилен применяют при скрытой прокладке трубопровода, армированный полипропилен — при открытой прокладке. Полипропиленовые трубы без армирования обладают высоким температурным расширением и не выдерживают нагрев выше +60 °C. Поэтому их не применяют в отопительных сетях.

Радиаторы

При монтаже систем отопления могут применяться такие виды радиаторов:

• стальные — панельные или трубчатые;
• чугунные;
• алюминиевые;

·биметаллические — стальной сердечник в алюминиевом кожухе.

Чаще всего используют стальные, алюминиевые и биметаллические батареи.

При выборе радиаторов учитывают их тепловую мощность, качество теплоносителя, характеристики системы. Например, при автономном отоплении с высоким качеством теплоносителя можно использовать батареи любого типа. Оптимальную тепловую мощность обеспечивают алюминиевые радиаторы. В централизованных системах лучше применять стальные трубчатые или биметаллические радиаторы. При этом наиболее высокую надежность при высоком внутреннем давлении теплоносителя обеспечат биметаллические приборы.

Соблюдаемые стандарты и нормы

Любое строительство или монтажные работы начинаются с расчетов и предпроектных проработок, которые затем предстают в виде проекта и рабочих чертежей. Строительные нормы регламентируют весь процесс СМР с самых ранних стадий проектирования и до пусконаладочных работ, сдачи системы теплоснабжения в эксплуатацию.

Ремонт и монтаж систем отопления включает в себя 3 основных этапа работ:

• демонтажные;
• монтажные;
• пусконаладочные.

Отдельного СНиП на демонтаж систем теплоснабжения не существует, к этим видам работ применяются нормативы из других разделов, в первую очередь СНиП 12-03, который регламентирует мероприятия по безопасности труда в строительстве.

Общие требования к разработке систем теплоснабжения, их соответствие санитарным нормам и нормам безопасности, а также порядок выполнения монтажных работ определен в следующих СНиП:

• СНиП 41−01−2003 «Отопление, вентиляция и кондиционирование»;
• СНиП 41-02-2003 «Тепловые сети»;
• СНиП 3.05.03-85 «Правила производства и приемки работ «Тепловые сети»;
• СНиП 3.05.01-85 «Внутренние санитарно-технические системы»;
• СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы».

Это далеко не полный перечень нормативных документов, которые детально освоены и применяются специалистами «Акрукс».

Привлечение на любом этапе ремонта (строительства) недорогих строительных бригад, не имеющих допусков, сертификатов и юридического лица, не знающих ничего о нормативных документах и системе контроля качества на предприятии, чревато тяжелыми последствиями для владельца строящегося или находящегося в ремонте объекта. Например, могут потечь батареи, циркуляционный насос отопления выйдет из строя, в котельной перестает зажигаться горелка или возникают технические неполадки иного рода, которые препятствуют нормальной работе отопительного оборудования. Если исполнитель не предоставил гарантию на выполненные работы, при возникновении проблем искать виноватых бесполезно. Кроме того, мастера, выполняющие монтаж системы отопления загородного или жилого дома, должны иметь подтвержденную квалификацию, как уже упоминалось. Иначе на многие виды оборудования производитель не предоставляет гарантию.

Обратитесь в «Акрукс», и вашему объекту будет обеспечен самый серьезный и профессиональный подход.

Состав и порядок работ

Монтаж отопления строящихся и ремонтируемых объектов имеет немного разный состав.

При капитальном строительстве нужно полностью полагаться на проект, в котором учтены все геологические, климатические и другие характеристики района строительства, сделаны тепловые расчеты и подобраны материалы (для подземных теплотрасс это бетонные лотки с крышками, трубы (полипропиленовые, металлопластиковые), компенсаторы , запорная арматура, фитинги, антикоррозийные покрытия и теплоизоляция). Кроме того, выполнены все согласования пересечений теплотрассы с транспортными, энергетическими и другими коммуникациями.

На примере теплоснабжения систем вентиляции рассмотрим состав и порядок работ:

• приемка объекта под монтаж;
• доставка материала и оборудования и размещение в зоне работ;
• сборка строительных лесов;
• монтаж кабельных трасс;
• монтаж оборудования;
• пусконаладочные работы.

Также на начальном этапе необходимо составить проект будущих работ, составить расчет и согласовать смету по стоимости и составу предоставляемых услуг и используемых материалов и оборудования.

При этом на объектах предусмотрена автоматизация систем вентиляции и кондиционирования в административном комплексе:

• приточных установок;
• вытяжных установок;
• кондиционеров;
• систем дымоудаления.

Автоматизация систем и оборудования направлена на повышение надежности и экономичности работы технологического оборудования, сокращение обслуживающего персонала, экономию тепла и электроэнергии.

При выполнении всего процесса ведется строительная документация (ведомости состава и объема работ, ведомости использования машин и механизмов, акты на скрытые работы, акты испытаний и другие документы) и неукоснительно выполняются требования по охране труда, противопожарные мероприятия и нормативные меры по охране окружающей среды. По всем перечисленным мероприятиям назначаются ответственные лица, ведется соответствующая документация.

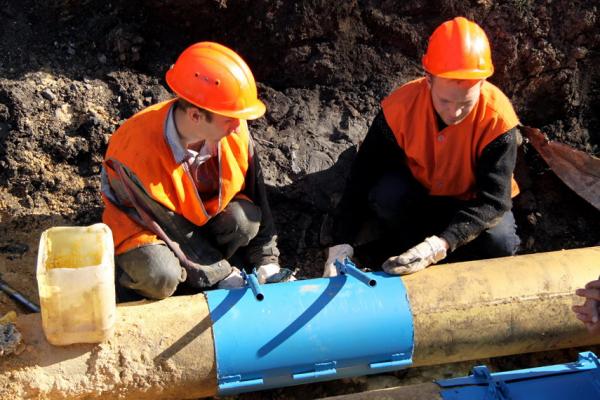

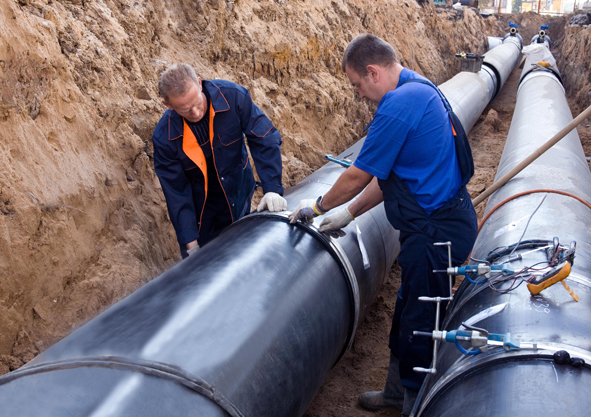

При проведении капитального ремонта теплотрассы возможно использование существующих лотков, крышек, сливных колодцев, тепловых камер и пунктов. Это упрощает состав работ. Необходимость демонтажа старых трубопроводов и арматуры с их вывозом и утилизацией усложняет ремонтные работы.

Стоит ли экономить на монтаже?

Монтаж новых или ремонт существующих систем теплоснабжения крупных объектов, особенно общественных и производственных, — это сложная и ответственная в инженерном отношении задача. Высокие температуры теплоносителя, повышенное давление в трубах и в отопительных приборах, в случае брака или ненадлежащего контроля над качеством работ, ведут к возникновению аварийной ситуации и представляют угрозу для жизни людей.

Использование некомпетентных работников с целью экономии средств может вызвать не только аварийные ситуации, такие как прорыв радиатора отопления и прочее, но и правовые проблемы. Подобных неприятностей на вашем объекте не возникнет, если вы обратитесь в «Акрукс». В штате нашей компании только квалифицированные сотрудники, которые не допустят нарушения норм техники безопасности. В случае возникновения непредвиденных ситуаций, вызванных внешними обстоятельствами, они смогут вовремя предотвратить их, избежав негативных последствий.

Запорная арматура систем отопления

При установке оборудования систем отопления особое внимание специалисты уделяют запорной арматуре, которая служит для перекрывания потока рабочей среды. Зоны в отопительных коммуникациях, где монтаж запорной арматуры обязателен:

• выводы трубопроводов от источников нагретого теплоносителя;
• вводы конденсатоотводов, подсоединенные к баками для конденсата;
• участки отводов магистралей, стояки систем отопления;
• непосредственно перед сантехническими устройствами.

К качеству исполнения и надежности запорной арматуры предъявляют повышенные требования, поскольку от ее исправной работы зависит безаварийная эксплуатация сетей отопления в целом. При монтаже систем отопления секционные задвижки на трубопроводах диаметром свыше 100 мм располагают на дистанции до 1000 м. Оснащенные клапанами штуцеры размещают для устранения воздушных пробок в верхних точках отопительного трубопровода и в нижних точках с целью спуска излишков воды и конденсата. Допускается монтаж автоматических воздухоотводчиков.

При выполнении монтажа отопления в Спб «Акрукс» использует качественную запорную арматуру, технические характеристики которой наши специалисты подбирают с учетом рабочей температуры и давления в трубопроводе.

Почему монтаж отопления и теплоснабжения нужно доверить «Акрукс»?

«Акрукс» имеет за плечами огромный опыт проведения подобных работ. Проектирование, монтаж, пусконаладка, запуск систем отопления и теплоснабжения — это наша стихия.

Наши услуги востребованы на рынке и отличаются в первую очередь качеством работы и используемых материалов, квалификацией и опытом наших специалистов и многим другим, например:

• при заключении договора на монтажные работы вы получаете бесплатный проект;
• гарантия от 1 года до 5 лет на материалы и все смонтированное нами оборудование с момента установки в системах отопления;
• готовность взять отремонтированный или построенный объект на постоянное, недорогое и качественное обслуживание;
• решение всех проблем, связанных с согласованием и защитой проекта на любом уровне;
• соблюдение сроков выполнения работ;
• опыт элитного строительства инженерных систем в отелях, бизнес-центрах, жилых домах и других сооружениях класса Hi-End.
• нашу компетентность подтверждают отзывы наших заказчиков, которые нередко рекомендуют нас.

Вы можете обратиться к нам уже сегодня, заполнив форму обратной связи на сайте или связавшись с нами по телефону. Специалисты «Акрукс» ответят на все интересующие вас вопросы и подберут наиболее выгодные условия сотрудничества. Также для оформления заявки на установку и обслуживание отопительных инженерных систем можно оставить запрос на обратный звонок от нашего сотрудника на сайте компании.
