Структурированная кабельная система

Структурированная кабельная система (сокращенно СКС) — неотъемлемая часть инженерного коммутационного оборудования в зданиях различного назначения. СКС применяется для передачи больших объемов цифровых данных.

Кабельные слаботочные сети применяются в разных областях:

  • Телефонная связь и интернет.
  • Системы СКУД.
  • Охранная и пожарная сигнализация.
  • Локальные вычислительные сети.
  • Сети телевизионного и радиовещания.
  • Системы оповещения в здании.

Структурированные кабельные системы связи — это физическая среда для организации передачи данных в здании или в группе зданий. При построении СКС применяются стандартные элементы (кабели, коммутаторы и другое специализированное оборудование, элементы разъемов). В проектировании систем применяются общепринятые правила и стандарты. При приемке оборудование сетей должно соответствовать определенным нормам. Благодаря стандартизации построения сетей достигается необходимый уровень типовых параметров (скорость передачи данных, защита от потерь информации), производится администрирование сетей и решение других задач по управлению СКС.

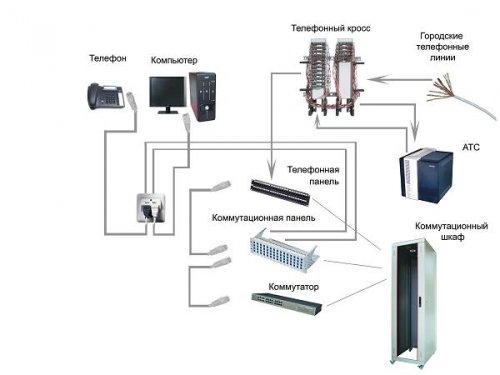

скс в здании

Топология СКС

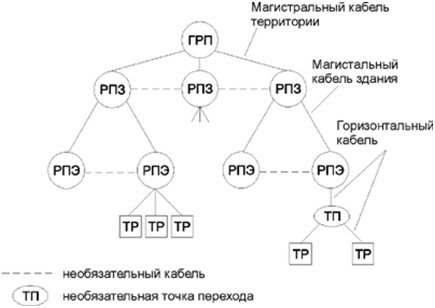

Существуют два варианта иерархии в системах структурированных кабельных сетей:

  • Топология классической звезды.
  • Иерархия одноточечного управления.

Топология звезда имеет три уровня древовидной структуры. На уровне ствола находится магистраль кабельной подсистемы обслуживаемой территории или нескольких обслуживаемых зданий. Далее следует вертикальная магистраль, которая объединяет этажи постройки. Последний уровень — горизонтальная магистраль кабеля на каждом этаже. Топология звезды гарантирует высокую гибкость системы в целом и каждой подсистемы в отдельности, значительно упрощает подключение или отключение отдельных подсистем и подстройку для работы с новым оборудованием. Благодаря высокому уровню адаптивности, топология звезды остается наиболее популярной при проектировании структурированной кабельной системы зданий.

Одноточечная иерархия СКС устроена предельно просто. Управление всеми рабочими местами осуществляется из одного пункта. Главное при построении СКС с одноточечной топологией — оптимально определить расположение центральной точки администрирования. Для небольших зданий, где не планируются масштабные работы по реконструкции сетей, и нет потребности в обеспечении работы большого количества рабочих мест с помощью слаботочных сетей, одноточечная иерархия СКС оптимальна.

Также возможен вариант смешанной топологии, когда рабочие места, к которым ведут магистрали кабеля в классической звезде, сами по себе являются центрами управления для локальных сетей с одноточечной архитектурой. Пример реализации — офисный центр, где каждая компания-арендатор использует рабочие места в топологии централизованной СКС при создании локальных вычислительных сетей (ЛВС).

В состав структурированной кабельной системы входят следующие элементы:

  • Линейно-кабельное оборудование подсистем внешних, внутренних и горизонтальных магистралей.
  • Коммутационное оборудование (многопортовые панели) подсистем внешних, внутренних и горизонтальных магистралей.
  • Точки перехода.
  • Розетки информационные.

Для прокладки внешних магистралей в СКС чаще используют оптическое волокно, внутри зданий применяются в равной степени опт0- и электрический кабель (медь). Оптоволокно применяется также для организации серверов, где требуется высокая пропускная способность кабеля и надежность в хранении больших объемов цифровых данных.

Свойства СКС

Структурированные кабельные системы универсальны. В пределах одной сети можно использовать совершенно разное оборудование (компьютеры, серверы, видеокамеры, принтеры и сканеры, пожарную сигнализацию, телефонные аппараты). Нет ограничений на тип и характеристики приложений, установленных на сетевом оборудовании. Обязательное условие организации СКС — ПО и оборудование должно обеспечивать выполнение функций и задач, которые актуальны для заказчика.

Другое важное свойство СКС — адаптивность. В систему можно подключать и отключать оборудование, добавлять отдельные компоненты и целые подсистемы без ущерба для иерархии СКС. Можно связывать топологии, расположенные в разных зданиях — достаточно проложить магистраль и корректно произвести коммутацию аппаратуры. Если нужно перенести компьютер в пределах офиса, нет необходимости заново прокладывать кабель, можно протянуть провод к новому месту, и интернет или связь по ЛВС будет работать без сбоев.

С практической точки зрения, строительство структурированных кабельных систем экономически оправдано. Гарантия производителя на сетевое оборудование составляет от 5 до 25 лет. Это одно из ключевых преимуществ структурированных сетей: нет необходимости тратиться на дорогостоящую модернизацию и ремонт ежегодно.

Типы СКС и их применение

Области применения

Структурированные сети есть везде: в промышленных и производственных зданиях, в офисах и жилых домах, в дата-центрах (они же ЦОД, Центры обработки данных), мультимедийных центрах. В промышленности СКС необходима для организации систем автоматизации производства. В офисе оптическое волокно обеспечивает стабильное интернет-соединение, связь по локальной вычислительной сети и работу систем жизнеобеспечения. В жилых домах слаботочный кабель необходим для подключения к интернет-провайдеру, для обеспечения телефонной связи по городской сети, для работы сигнализации в здании и в СКУД. В дата-центре СКС обеспечивает быструю передачу данных и безопасность процесса обмена большими цифровыми массивами.

Особенности построения СКС

Обрыв или снижение пропускной способности сети может привести к сбоям в работе интернет-магазина и к нарушению производственного цикла на заводе. При проектировании СКС, а также при прокладке кабеля и подключении коммутационного оборудования необходимо учитывать несколько факторов:

  • Кабель из оптоволокна, идущий от распределительной точки здания к распределительной точке на этаже, не должен иметь соединений. То же касается медного кабеля — он должен быть цельным на участке между распределительными точками. Наличие обрыва приводит к сбою в работе сети.
  • Недопустимы разрывы в горизонтальном кабеле между розетками и рабочими местами пользователей.
  • Запрещено подключать к сети активные элементы (бытовую технику) и адаптеры, если это не предусмотрено проектом СКС. К активному оборудованию, которое включают в состав СКС, относятся маршрутизаторы, коммуникаторы, мониторы, мосты, повторители, сетевые адаптеры, медиаконвертеры, ретрансляторы, сервера.

Стоимость проектируемой СКС — еще один важный параметр при разработке нового инженерно-технического решения. В условиях экономии владельцы офисных зданий и промышленных предприятий часто останавливают выбор на наиболее доступных по цене вариантах организации СКС. При соблюдении отраслевых стандартов возможно построить систему, которая будет удовлетворять требованиям клиента при оптимальной стоимости. Для обеспечения нормального функционирования построенной системы важно найти баланс между экономией и качеством используемых материалов.

Параметры кабеля для СКС

Медные проводники и изоляция в кабелях сетей должны обладать стандартизированными параметрами. Нормативным документом для горизонтальных кабелей является международный стандарт телекоммуникационных кабельных систем общего назначения ISO IEC 11801. Также этот стандарт актуален для других видов кабеля, применяемого в СКС. Наиболее востребованы при построении СКС экранированные кабели категорий 5е, 6 и 6а, 8 и 8.1 (последние необходимы для реализации технологии Gigabyte Ethernet).

Технические характеристики горизонтальных кабелей категорий 5 и 5е:

  • Несимметричность сопротивлений постоянному току жил одной пары — Не более 3%;
  • Минимальное электрическое сопротивление изоляции — 150 МОм*км;
  • Максимальный диаметр изолированных жил — 1,4 мм;
  • Волновое сопротивление на частотах свыше 1 МГц — 85–115 Ом;
  • Максимальный наружный диаметр кабеля — 6,35 мм

По стандарту горизонтальный кабель должен быть упакован в картонную коробку. Мотки поставляются в виде самонесущих бухт или на бобинах для удобства монтажа. Правильная упаковка упрощает процесс монтажа и позволяет сохранить целостность кабеля.

В качестве внешней оболочки кабеля могут выступать разные материалы. Внешняя кабельная оболочка часто выполнена из серого поливинилхлорида, в который добавлен мел для улучшения ломкости пластика. Для наружных работ подходит кабель с внешней оболочкой из полиэтилена, который более устойчив к температурным перепадам и перемене влажности, чем ПВХ. На внешней оболочке имеется информация о типе кабеля и маркировка в футах или метрах по всей длине изделия.

Особенности СКС для офиса

Качество структурированной кабельной системы и соответствие инженерного решения потребностям заказчика зависит от нескольких показателей:

  • Выбранного варианта топологии.
  • Оптимального расположения компонентов в сети.
  • Качества кабеля и прочих исходных материалов.
  • Соответствия построенной СКС заявленной категории системы.

Также к каждой системе подрядчик обязан предоставить подробную документацию с изложением принципов построения и описанием использованных материалов.

Чаще всего проблемы с функционированием слаботочных сетей возникают по причине низкого качества проводящей среды. Поэтому не рекомендуется экономить на кабеле, поскольку это может в будущем привести к дорогостоящему ремонту и перебоям в работе офиса.

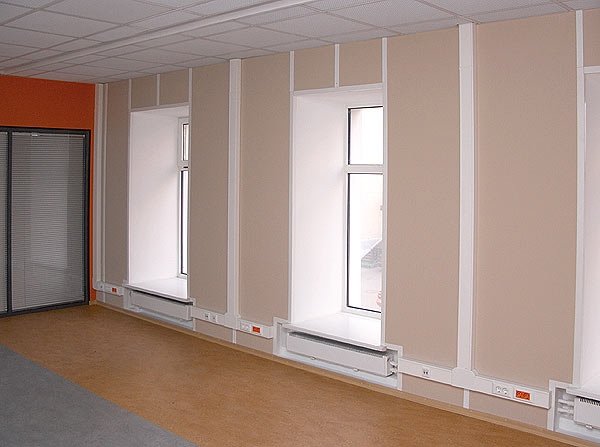

Если в офисных помещениях для прокладки слаботочных сетей использован кабель с медным проводником, инженеры должны учесть необходимость соблюдения расстояния между магистралями СКС и силовым кабелем. Минимально допустимое расстояние между кабельными трассами рассчитывается в зависимости от мощности тока в сети и максимальной нагрузки на силовой кабель. Когда в офисе использован только оптический кабель, и силовая электросеть отсутствует или проложена достаточно далеко, минимальное расстояние между трассами проводки соблюдать не нужно.

Если проектирование СКС выполняется до того, как выполнена финишная отделка в помещении, проводку можно спрятать в кабель-каналах под штукатуркой или обоями. Когда офис располагается в помещении, где ранее слаботочные сети отсутствовали, для маскировки кабеля и огнезащиты используют пластиковый короб. Более дорогое решение для размещения шнура — стойки, напольные люки, колонны с вмонтированным шнуром. Однако пластиковый короб выигрывает в сравнении с другими вариантами по простоте монтажа, стоимости и универсальности.

Медный и оптический кабель

В подсистемах структурированной кабельной системы, рассчитанных на выполнение офисных нужд, принято использовать кабель UTP «витая пара» без экранирования. Этот вид кабеля состоит из нескольких скрученных проводников. Скручивание позволяет свести к минимуму влияние внешних электромагнитных полей. Если категория кабеля выше 5, шаг скручивания в проводниках изменяется по длине изделия. Стандартная витая пара имеет внутри 4–8 жил, существует и 1000-жильный кабель UTP.

Экранированный и неэкранированный сетевой кабель в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных пар. Проводники пары могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил, собранных в пучок.
Экранированный и неэкранированный сетевой кабель в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных пар. Проводники пары могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил, собранных в пучок.

Кроме типового кабеля UTP существуют разновидности витой пары с экранированием:

  • FTP — один экран из фольги.
  • STP — защита каждой пары проводников и общий экран из сетки.
  • U/STP — с экраном из фольги на каждой паре проводников.
  • S/FTP — экран из фольги на одной общей медной оплетке и на каждой паре.
  • SF/UTP — внешнее двойное экранирование из фольги и медной оплетки.

Экран в шнуре нужен для защиты от помех и для предотвращения межкабельных наводок, которые представляют собой негативное влияние соседних силовых линий. В Европе по стандарту принято использование более дорогого экранированного кабеля. Однако в США, России и ряде других стран при прокладке структурированных кабельных систем СКС повсюду применяют дешевый кабель UTP. Когда существует прогнозируемая опасность межкабельных наводок, рекомендуется использовать витую пару FTP или S/FTP.

Для прокладки офисных сетей можно использовать витую пару или оптический кабель. Главное преимущество оптоволокна — неограниченная пропускная способность больших объемов данных на расстояния любой дальности. Пропускная способность витой пары составляет 200 Мбит в секунду. Однако не стоит заканчивать сравнение типов кабеля на этой характеристике. Если для магистрального кабеля, который ведет интернет к офису, следует применять оптоволокно в силу лучшей пропускной способности по сравнению с медью. Для обслуживания оборудования внутри помещения вполне подходит витая пара. При проектировании СКС необходимо учитывать, что для подключения к оптоволокну аппаратуры придется покупать клиентское оборудование CPE. К витой паре можно подключить любую офисную технику без CPE. А это экономия бюджета заказчика.

Еще нюанс: оптоволокно плохо гнется, и при поломке провода требуется дорогостоящий ремонт. С витой парой все просто — эта разновидность кабеля гораздо более приспособлена к сгибанию и намного реже ломается. К тому же сотрудник интернет-провайдера при случае сможет удаленно увидеть, где произошел обрыв шнура. Для ремонта оптоволокна монтажникам придется приехать в офис, где установлена СКС, и вручную искать место нарушения целостности шнура. С учетом перечисленных нюансов витая пара оптимальна для офисных СКС.

Категории и классы СКС

Чтобы производительности оборудования структурированной кабельной системы хватало для решения всех офисных задач, необходимо правильно выбрать категорию системы. Чем выше категория — тем более продвинутой, мощной и надежной является система. По набору телекоммуникационных стандартов EIA/TIA-568B от Ассоциации телекоммуникационной промышленности США, различают следующие категории СКС:

  • Частоты до 16 МГц — 3 категория.
  • До 100 МГц — 4 категория.
  • 250 МГц — 6 категория.
  • 500 МГц — категория 6А.

По стандарту ISO IEC 11801 есть еще категория 7 с пределом в 600 М Гц. Однако с учетом растущей сложности клиентских приложений и программного обеспечения для офиса, следует ориентироваться на верхнюю границу в категориях СКС. Это избавит владельца офиса от расходов на модернизацию сетей, поскольку у системы будет запас производительности на будущее. В первую очередь необходимость проектирования СКС с запасом мощности касается крупных компаний, где взаимодействие сотрудников ведется через CRM и другие сложные программные комплексы. При недостаточной мощности системы есть риск, что ее возможностей будет нехватать для работы предприятия через несколько лет, и придется нести расходы по модернизации сетей.

Новое в архитектуре СКС

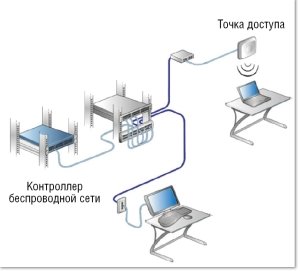

СКС и беспроводной офис

Удобное решение для офиса — беспроводное подключение к сети. Не нужно тянуть провода и укладывать их в короба. Достаточно настроить оборудование, ввести логин и пароль на новом устройстве, и можно приступать к работе. Для обеспечения надежного и быстрого сетевого подключения бес проводов нужна надежная кабельная сеть.

Наиболее востребованы СКС категорий 5е, 6 и 6А. Когда для потребностей офиса достаточно подключения к Wi-Fi по стандарту 802.11n, пропускная способность и мощность СКС категории 5е достаточна. Если речь идет о беспроводных точках стандарта IEEE 802.11ac, для обеспечения их работы нужно проектировать и монтировать СКС категории 6А. Стандарт 802.11ac повышает скорость обмена данными втрое, поэтому мощностей системы категории 6 для таких беспроводных точек доступа не хватает. С учетом грядущего в ближайшем будущем стандарта IEEE 802.3ad скорость передачи данных должна быть на уровне 5 Гбит в секунду.

СКС и Open Space

Для построения слаботочных сетей в открытых помещениях, где стандартная топология СКС не подходит, используется зонная архитектура построения. Этот вариант топологии актуален для открытых офисов, крупных промышленных зданий, торговых и бизнес-центров с открытой планировкой. По сравнению с централизованной иерархией, зонная проводка значительно экономит кабель и делает систему более гибкой и управляемой.

В больших офисах, для которых характерна открытая планировка и регулярная миграция пользователей, и в новых бизнес-центрах, где нет окончательного разделения офисного пространства целесообразно применять зонную топологию СКС.
В больших офисах, для которых характерна открытая планировка и регулярная миграция пользователей, и в новых бизнес-центрах, где нет окончательного разделения офисного пространства целесообразно применять зонную топологию СКС.

Для организации зонных СКС существует специальное кабельное и коммутационное оборудование. Варианты архитектуры зонной СКС:

  • CP — проводка с постоянными линиями до консолидирующего пункта (обычно он расположен в центре помещения).
  • MUTOA — линии кабеля тянутся к многопользовательской розетке.

Главное отличие CP и MUTOA от традиционной звездной топологии — если меняется локация рабочего места, то не требуется перемещение отрезка кабеля от точки управления СКС. Достаточно переложить отрезок проводника от розетки или консолидирующей точки до компьютера пользователя, и можно приступать к работе.

Для размещения многопользовательских розеток и точек консолидации используются лючки в полу, колонны и стойки. Минус зонной СКС — нужно оплачивать установку маскировочных интерьерных элементов: фальш-полов, навесных потолков, коробов. Плюс — простой ремонт и модернизация в любой момент.

СКС и оборудование с POE

Вместо того чтобы прокладывать к каждому устройству два кабеля для питания и подключения к слаботочной сети, вполне логично объединить два контура проводки в один. Эту задачу решает технология PoE (сокращение расшифровывается как Power over Ethernet, и обозначает подачу электропитания через интернет-кабель). Например, скрытые видеокамеры и телефонные аппараты уже давно получают электропитание именно таким способом.

Стандарт PoE Plus регламентирует следующие ограничения: если к устройству подключены две витые пары, их можно использовать для питания мощностью в 25 Вт. При увеличении количества витых пар до 4 мощность питания соответственно повышается до 50 Вт, а это уже стандартная и довольно яркая лампа накаливания. При внедрении следующего стандарта PoE следует ожидать увеличения мощности питания по интернет-кабелю до 100 Вт.

Есть у этого оптимального решения свои недостатки: снижение качества кабеля PoE после многократных циклов включения-выключения передачи мощности на электропитание. Причем наличие экранирования не спасает от ухудшения качества проводки, хотя и уменьшает негативный эффект износа шнура. Второй нюанс — перегрев кабеля и разрушение внешней изоляции в результате жестких условий эксплуатации.

Когда кабель PoE планируется использовать для питания нескольких устройств, рекомендуем выбирать СКС класса 6а для надежности и устойчивости системы в целом. Наличие экранирования увеличивает срок службы кабеля.

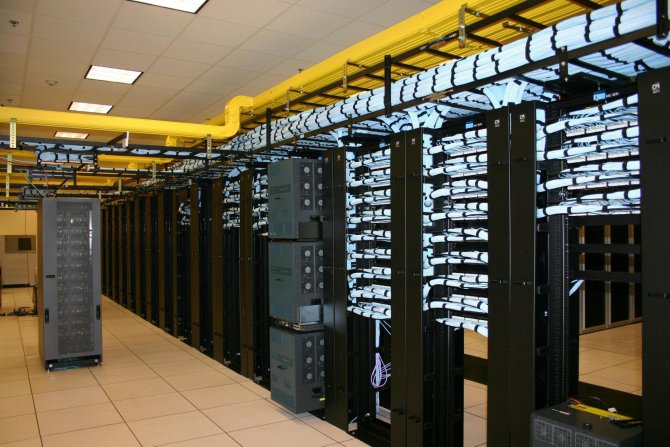

СКС в ЦОД

Дата-центр, он же Центр обработки данных — это помещение или здание, где располагается серверное оборудование для обработки, администрирования и хранения больших объемов данных (big data). Требования к СКС дата-центра:

  • Пропускная способность на максимуме.
  • Высокая надежность системы и защищенность от хакерских атак.
  • Минимально возможная частота отказов.

В век цифровых технологий успешность бизнеса часто напрямую зависит от сохранности и конфиденциальности информации, и от скорости работы интернета. СКС для ЦОД строится с учетом отраслевых стандартов TIA-942, EN 50173-75, ISO 24764.

Выбор типа кабеля для СКС в ЦОД связан с архитектурой и размерами дата-центра:

  • В серверной офисного центра, которая занимает помещение площадью не более 100 м2, для прокладки слаботочных сетей применяется витая пара UTP.
  • При размерах дата-центра от 100 до 300 м2 (коммерческие ЦОД) в среднем на долю витой пары приходится 2/3 всего кабеля. Для обеспечения растущих мощностей центра применяют многодомовый оптоволоконный кабель класса ОМ4 для оставшейся трети проводки.
  • При построении СКС для ЦОД с реализацией технологии 40GbE и 100GbE применяют однодомовый оптический кабель. Толщина самого кабеля в изоляции составляет не более 9 мкм, при этом кабель полностью заменяет многодомовый. Наиболее популярен однодомовый кабель ДАС, где передачу сигнала обеспечивает одна мода. Такой кабель подходит для прокладки сетей в канализации, мостах, подземных коммуникациях, вентиляционных шахтах и других местах с жесткими условиями эксплуатации.

Медные и оптические системы в ЦОД

При проектировании СКС в первую очередь необходимо определиться, какого типа кабель подойдет для подсистем на разных уровнях иерархии. Есть три принципиально разных варианта — витая пара (она же медь), многодомовый и однодомовый оптический кабель. При определении типа кабеля инженеры-проектировщики учитывают ряд факторов:

  • Функция подсистемы. Для зоны ввода сигнала от интернет-провайдеров применяют однодомовый кабель. Для главного кросса допустимо использование кабеля любого типа.
  • Если необходимо проложить кабель на расстояние более 150 м в СКС ЦОД, вместо многодомового кабеля применяют однодомовый.
  • Для горизонтальных подсистем и подключения компьютерного и прочего пользовательского оборудования применяют оптику и витую пару в равной степени.

Однодомовая оптика — наиболее надежный проводник сигнала, но и более дорогой. В качестве стандарта витой пары для типовых СКС в ЦОД принимается кабель категории 6А. Если требуемая скорость не превышает 1 Гбит/с, допустимо использовать витую пару категории 6.

Архитектура СКС в ЦОД

Архитектура СКС для ЦОД имеет более сложную топологию по сравнению с решениями для офиса, предприятия и дома. Сеть включает в себя новые уровни, которые служат для расположения зон ввода внешних сервисов. Также новый уровень сети нужен для размещения точки зонного распределения.

При построении систем по стандартам применяется оптоволокно категории 6, и аппаратура класса ОМ3. Оптические кроссы для дата-центров могут включать до 2200 портов оптического кабеля. При этом стойка оптического кросса в ЦОД является очень компактной и занимает вдвое меньше места, чем обычная стойка на 19 дюймов.

СКС по зонной топологии — допустимое решение, если оно отвечает потребностям дата-центра по мощности и пропускной способности сетей. Однако чаще СКС в ЦОД строятся по централизованной топологии. Важный вопрос при проектировании системы — расположение коммутаторов. Есть три варианта:

  • ToR-дизайн. Подходит для ЦОД, где сервера вмонтированы в стойку. Коммутатор есть в каждой стойке.
  • EoR и MoR-дизайн. Расположение коммутаторов, которые обслуживают весь ряд, в одной стойке в конце (EoR) или в середине ряда (MoR).
  • Коммутаторы расположены централизованно в основном кроссе.

Все перечисленные решения обеспечивают быструю сходимость сети после сбоев, простоту и гибкость сети, многоуровневую безопасность. Выбор технического решения зависит от внутренней архитектуры СКС в дата-центре.

Претерминированные решения и опта для 40/100G

Когда нужно смонтировать СКС максимально быстро, на помощь приходят претерминированные решения. Их цена выше, чем у стандартных вариантов сетей, зато меньше уходит времени на монтаж и запуск СКС. Главная причина растущей популярности претерминированных решений — переход на оборудование, которое работает по стандарту 10 GbE, и активное внедрение высокоскоростных технологий. К претерминированному оборудованию относятся коммутационные панели, кассеты, кронштейны и специальные модули, которые требуются для эффективного использования пространства в ЦОД при организации структурированных кабельных сетей.

Претерминированные решения для ЦОД рассчитаны на быстрый и качественный монтаж. Такие системы тестируются в заводских условиях.
Претерминированные решения для ЦОД рассчитаны на быстрый и качественный монтаж. Такие системы тестируются в заводских условиях.

Монтаж такого оборудования сводится к трем механическим этапам:

  • Укладка кабеля в кабель-каналы либо протяжка кабеля с укладкой в короба и лотки.
  • Монтаж панелей коммутации на стационарные рабочие места.
  • Вилки разъемов на кабелях подключают к розеткам на коммутационных панелях или кассетах.

Монтаж оборудования для СКС по описанному плану выглядит проще, чем подключение стиральной машины к водопроводу и канализации. Очевидно, что спрос на претерминированные решения будет расти, поскольку простота установки всегда востребована при построении сложных инженерных систем. Ремонт и модернизация систем, где использовано оборудование этого типа, также значительно упрощается.

Стандарты и сертификаты

В России для проектирования и построения структурированных кабельных систем применяются нормативы ГОСТ Р, а также документация ISO/IEC 11801-2008 «Структурированная кабельная система для помещений заказчиков». Перечень российских ГОСТов на построение СКС:

  • ГОСТ Р 53245-2008 от 2010 года — «Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания».
  • ГОСТ Р 53246-2008 от 2010 года — «Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования».

Кроме ISO/IEC 11801-2008 существует ряд нормативных зарубежных документов, которые можно принимать во внимание при проектировании структурированных слаботочных систем. Перечень зарубежных стандартов на построение СКС:

  • ANSI/TIA/EIA 568-С.0, С.1, С.2 и С.3 — Стандарты на телекоммуникационные кабельные системы коммерческих зданий.
  • ANSI/TIA/EIA-569-B — Стандарт телекоммуникационных трасс и пространств коммерческих зданий.
  • ANSI/TIA/EIA-606-A — Стандарт администрирования телекоммуникационных систем и инфраструктуры коммерческих зданий.
Эволюция стандартов Ethernet на витой паре.
Эволюция стандартов Ethernet на витой паре.
Эволюция стандартов Ethernet на витой паре.

Согласно законодательству РФ, при решении вопросов проектирования и прокладки сетей приоритет действия имеется у нормативов по ГОСТ Р. Российские стандарты основаны на мировых нормативах, поэтому принципиальных различий между содержанием перечисленных стандартов мало.

Сертификаты и гарантия вендора на СКС

Структурированная кабельная система обеспечивает взаимодействие структурных единиц на предприятии и рабочих мест в офисе. При сбоях в работе сети предприятие и бизнес могут понести убытки. Также от работы слаботочных сетей зависит доступность цифровых ресурсов и способы организации информационной среды.

Гарантия на СКС может быть системной или компонентной. Для заказчика более удобна системная гарантия, поскольку ее срок в среднем составляет 10 лет. Компонентная гарантия длится от 1 до 5 лет, что невыгодно для клиента. Системная гарантия на смонтированную СКС подтверждает, что эта сеть в течение всего срока действия гарантийного периода будет соответствовать определенному классу по пропускной способности. Сертификат — это документ, который вендор выдает заказчику в подтверждение принятия на себя гарантийных обязательств.

В случае внесения изменений в систему СКС должна проходить повторную сертификацию. Это необходимо для подтверждения соответствия системы заявленной категории. Часто смена кабельных сетей в офисе связана с проведением косметического ремонта. В среднем смена дизайна офисных помещений производится раз в 8–10 лет. После проведения ремонта исполнитель работ заново тестирует слаботочные сети и оформляет новый сертификат.

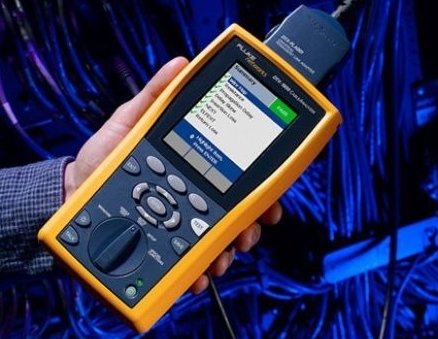

Для тестирования СКС перед сертификацией используются специальные приборы — кабельные анализаторы. Каждый анализатор работает на базе определенной модульной платформы и позволяет тестировать сети разных категорий. Анализаторы также помогают найти место ошибки, если таковая обнаружена во время тестирования СКС.

Администрирование и автоматизация слаботочных сетей

Администрирование и сервис кабельной проводки

Выход из строя отдельных частей кабеля приводит к сбоям в функционировании СКС независимо от иерархии, типа используемого коммутационного оборудования и других параметров сетей. По этой причине ремонт и обслуживание кабельных сетей должны выполнять специалисты соответствующей квалификации, с допусками и удостоверениями соответствующей категории.

Работы по сервисному обслуживанию СКС отличаются разнообразием и в некоторых случаях затрагивают более высокие уровни информационной системы предприятия.
Работы по сервисному обслуживанию СКС отличаются разнообразием и в некоторых случаях затрагивают более высокие уровни информационной системы предприятия.

В большинстве случаев компании не нанимают специалистов по обслуживанию кабельной проводки на постоянную работу, а пользуются услугами фирм, которые предоставляют указанный сервис на аутсорсинге. Это актуально для небольших и средних СКС. Иногда аутсорсинг монтажников и ремонтников ИТ-оборудования подходит и для обеспечения работы крупных систем.

Оперативный и качественный ремонт силами специалистов со стороны возможен только если существует полная и подробная документация для смонтированной СКС со всеми актуальными изменениями и дополнениями. Стандарты по оформлению и содержанию описательной документации к СКС содержатся в нормативах EIA/TIA-606. Этот стандарт предлагает типовой вариант оформления кабельной структуры. Пользовательское решение может иметь более сложный или простой вид, в зависимости от особенностей системы.

Чтобы быстро вносить изменения в эксплуатационную документацию и упростить управление базой данных в СКС применяют системы интерактивного управления.

  1. Какие преимущества предлагаете при монтаже структурированной кабельной системы по сравнению с другими методами прокладки кабеля?

Есть три причины, которые делают СКС оптимальным вариантом организации кабельных сетей в зданиях и комплексах зданий:

  • универсальность. В рамках единой системы пользователи имеют доступ к разным видам оборудования: видеокамерам и домофонам, противопожарной сигнализации, роутерам и модемам, серверам и коммутаторам. Нет необходимости каждый раз перед попыткой установить приложение на компьютер или иное устройство сверять его характеристики с системными требованиями. Чтобы заказчик структурируемой кабельной системы получил максимум привилегий и преимуществ, подрядчик учитывает его потребности и задачи на этапе разработки проекта СКС;
  • адаптивность. Клиент может без обращения к вендору, выполнившему проектирование и монтаж СКС, выполнять подключение и отключение оборудования и различных сетевых устройств. Топология СКС при этом сохраняется. Можно связывать в единую систему кабельные сети разных зданий, достаточно правильно выполнить коммутацию кабеля;
  • выгода. Затраты на разработку и монтаж СКС на начальном этапе могут превышать стоимость монтажа видеонаблюдения, СКУД, ЛВС и телефонных линий вместе взятых. Однако за счет длительного срока эксплуатации (производители дают гарантию на сетевое оснащение 5-25 лет) вложения полностью окупаются за счет низкой стоимости ремонта и экономии на модернизации.
  1. Какие типы структурированных кабельных систем вы специализируетесь на установке?

Компания «Акрукс» занимается монтажом структурированных кабельных систем в офисах, магазинах и бизнес-центрах, жилых и административных зданиях, на предприятиях. Для каждого случая разрабатываем проект, предлагаем оптимальное соотношение функциональности компонентов, качества исполнения и стоимости. Чтобы все задачи заказчика после установки СКС на объекте решались быстро и эффективно, следует определить подходящую категорию системы. Телекоммуникационные стандарты EIA/TIA-568B определяют следующие категории СКС:

  • 3 категория — полоса частот до 16 МГц, скорость передачи данных от 10 до 100 Мбит/с;
  • 4 категория — полоса частот до 100 МГц, передача данных со скоростью до 100 МБит/с, стандарт 100Base-TX;
  • 6 категория — полоса частот до 250 МГц, максимальная скорость передачи данных 2,5 Гбит/с;
  • 6А категория — полоса частот до 500 МГц, скорость до 10 Гбит/с.

Чтобы в будущем не пришлось тратиться на дорогостоящую модернизацию структурируемых кабельных систем, при выборе категории стоит ориентироваться на верхний предел потребностей заказчика.

  1. Какие подсистемы структурированной кабельной системы вы можете предложить для нашего объекта?

Каждая СКС имеет древовидную топологию иерархической звезды. Коммутационное оборудование находится в узловых точках, связанных между собой электрическим и волоконно-оптическим кабелем. В состав СКС входят:

  • внешняя подсистема комплекса зданий, расположенных на территории кампуса;
  • подсистема магистралей внутри здания;
  • горизонтальная подсистема.

Состав, используемый тип кабеля и компоновку элементов в каждой подсистеме устанавливают действующие отраслевые стандарты. Топологическая конфигурация магистральных систем — «иерархическая звезда», «звезда». Горизонтальные подсистемы имеют топологию «
