Проверка внутреннего противопожарного водопровода

При проектировании инженерных систем в здании много внимания уделяется внутреннему противопожарному водопроводу (далее ВПВ). Он представляет из себя трубопровод, стояки, насосы, запорную арматуру и прочие технические средства, которые в совокупности обеспечивают подачу воды под давлением к пожарным кранам.

содержание:

Данный вид инженерных сетей рассчитан на решение следующих задач:

  1. Первичная защита от огня с момента обнаружения области возгорания.
  2. Ликвидация очагов возгорания без участия пожарной бригады (автоматические дренчерные и спринклерные системы).
  3. Подавление пожара и локализация очагов возгорания до приезда пожарной бригады.
  4. Обеспечение противопожарной безопасности с помощью стандартных средств, которые может использовать каждый человек после стандартного инструктажа.
  5. Обеспечение пожарной бригады средствами пожаротушения на месте возгорания.

Обустройство внутреннего пожарного водопровода необходимо для обеспечения противопожарной безопасности в зданиях различного назначения: в административных общественных постройках, в торговых, складских и выставочных сооружениях, в многоэтажных и малоэтажных жилых домах, в образовательных учреждениях.

Грамотно спроектированная и корректно установленная система пожарного водопровода спасает жизни людей при возникновении аварийных ситуаций, самопроизвольных возгораниях и поджогах. Поэтому проверка внутреннего противопожарного водопровода — это обязательная мера по обеспечению безопасной эксплуатации зданий. Заниматься проверкой инженерных систем на соответствие строительным нормам и требованиям должны специалисты, у которых имеется разрешение на проведение данного вида работ.

пожарный водопровод
пожарный водопровод

Как устроен противопожарный водопровод

Система противопожарного водоснабжения состоит из тех же узлов и комплектующих, что и бытовой водопровод холодного водоснабжения в жилых и промышленных зданиях, плюс добавляются пожарные шкафы и рукава, а также другие специфические элементы. Принципиальная разница состоит в том, что для обеспечения нужд пожаротушения и локализации очагов возгорания система должна обладать определенным уровнем быстродействия. Технические средства пожарного водопровода рассчитаны на обеспечение необходимой скорости подачи воды при запуске системы.

Конструктивные особенности пожарного водопровода:

  1. Водопроводные сети проектируются в виде колец.
  2. При монтаже трубопровода используются стальные оцинкованные трубы, рассчитанные на рабочее давление жидкости не ниже 0,9 МПа. Пластиковые изделия для устройства трубопровода использовать запрещено. Если при обследовании пожарного водопровода обнаруживаются пластиковые трубы вместо стальных, владельцы проверяемой организации несут ответственность за нарушение норм и правил монтажа трубопровода.
  3. Для обеспечения усиленного напора воды в системе присутствует резервное насосное оборудование на случай выхода из строя основных насосов.
  4. Кран для тушения пожара состоит из вентиля, шланга, брандспойта и соединительной арматуры. Все элементы пожарного крана должны быть в полной исправности.
  5. Пожарный вентиль по конструкции не отличается от стандартного бытового вентиля в водопроводной системе.

Для обеспечения безопасности в зданиях большой площади, где огонь может быстро распространиться и нанести значительный ущерб за короткое время, рекомендуется устанавливать автоматические системы пожаротушения. Они делятся на два типа:

  • Спринклерные системы устроены следующим образом: в трубопровод, заполненный водой или воздухом, встроены спринклерные головки. Чтобы система при возгорании сработала, и спринклеры начали тушить пожар, температура окружающего воздуха должна достигнуть определенного значения. В среднем нужно 3 минуты, чтобы тепловой замок головки спринклера раскрылся. Недостаток системы — инерционность: за 2-3 минут пожар может значительно усилиться. Поэтому спринклерные системы больше подходят для зданий из негорючих и слабогорючих материалов.
  • Дренчерные системы устроены так: вместо головок с тепловым замком в трубопроводе выполнены отверстия распылителя. Процесс пожаротушения начинается по звонку сигнализации. Очень востребованы дренчерные системы, которые при включении создают водяную завесу. Такой метод пожаротушения показывает высокую эффективность

Чтобы система при возникновении возгорания сработала на 100%, проводится проверка и приемка внутреннего противопожарного водопровода перед сдачей здания в эксплуатацию. Инженерная система должна быть корректно спроектирована и смонтирована, чтобы пожарная безопасность в помещении была обеспечена на должном уровне.

Нормы и требования

Для расчета расхода воды и числа струй в спринклерных и дренчерных системах общественных и производственных зданий следует придерживаться значений из таблиц в Своде Правил 10.13130.2009. Данный документ был разработан в соответствии с Федеральным законом № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Закон № 123-ФЗ содержит общие нормы по разработке, проектированию и установке пожарных систем в зданиях различного назначения.

Для обустройства ВПВ в жилых, общественных и административных зданиях необходимо соблюдать нормы СНиП 2.04.01-85 (требования к монтажу водопровода и канализации).Оснащение систем пожаротушения пожарной техникой производится в соответствии с требованиями ГОСТ 27331-87 и ГОСТ Р 51844-2009. Нормы проектирования автоматических систем сигнализации и пожаротушения регулируются согласно СП 5.13130.2009. Для грамотной установки пожарной автоматики требуется соблюдать нормы РД 009-01-96.

Порядок испытаний

Согласно Постановлению Правительства РФ от 12 апреля 2012 года № 390, проверка системы внутреннего противопожарного водопровода должна проводиться не реже двух раз в год. Контроль исправности функционирования ВПВ рекомендуется проводить весной и осенью. Ответственность за исправную работу системы лежит на владельцах проверяемой организации. Несоблюдение нормативов может привести не только к штрафным санкциям, но и к запрету на дальнейшую деятельность организации в помещении, которое не соответствует установленным нормам пожарной безопасности. Испытания проводятся в несколько этапов:

  • Испытание работоспособности внутреннего противопожарного водопровода, проверка герметичности трубопровода, поиск отклонений от проектных требований к устройству ВПВ. Сначала проводится визуальный осмотр системы на наличие протечек, проверяется наличие всех необходимых комплектующих в пожарных шкафах. Далее инженер проверяют соответствие планировки здания проекту ВПВ. Чаще всего проектные нестыковки обнаруживаются при наличии перепланировок в обследуемых помещениях.
  • Проверка противопожарного водопровода на водоотдачу. На этом этапе производится замер давления у ствола при открытом клапане. Поскольку во время замера вода может нанести материальный ущерб, при проведении испытаний все посторонние предметы удаляются из зоны действия водяного потока. Полученные показатели давления и высоты компактной части струи должны соответствовать табличным значениям нормативов для данного типа здания.
  • Испытание клапанов пожарных кранов внутреннего пожарного водопровода помогает выявить наличие опасных протечек в системе. Во время тестирования вместо пожарного рукава к крану подсоединяется заглушка. Инженер проводит три цикла открывания-закрывания арматуры. Кран должен свободно открываться рукой без использования дополнительных средств. Если при этом заглушка и шток не дают протечек, арматура исправна
  • Скатывание пожарного рукава на другое ребро (шов). Эта процедура проводится раз в год. Цель — не допустить образования изломов на поверхности шланга. Нарушение герметичности шланга приводит к неисправной работе системы ВПВ в целом
  • Испытание насосов в ходе проверки исправности внутреннего противопожарного водопровода. Рекомендуется производить тестирование исправной работы насосов ежемесячно. Для определения механических повреждений инженеры ненадолго включают ВПВ и проверяют состояние насоса

Наиболее важным показателем является реальный расход воды при тушении пожара и отличие его от нормы. Наличие отклонений от стандарта выявляется в ходе проверки внутреннего противопожарного водопровода на водоотдачу.

Оборудование для испытаний

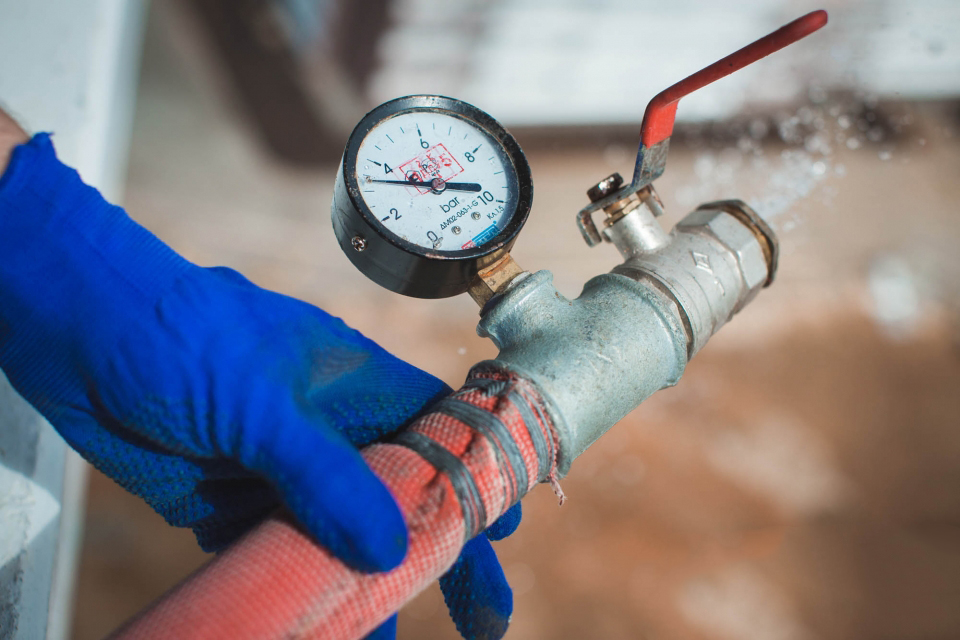

Для проведения проверки внутреннего противопожарного водопровода используется комплект специальных устройств и приборов. Он включает такие основные элементы:

  • Манометр с подходящими значениями шкалы давления, установленный на вставке с муфтовыми соединениями для подключения к трубопроводу.
  • Специальные рукава для проверки водоотдачи.
  • Специальные пожарные стволы, которые используются во время испытаний.

Кроме этого, нужна приемная емкость, которую используют для сброса воды во время контрольных мероприятий.

Дополнительно может использоваться термометр, измеряющий температуру в диапазоне от 0 °C до +50 °C. Кроме этого применяют штангенциркуль, позволяющий измерять диаметры до 120 мм.

Испытания пожарных кранов

Одним из главных этапов проверки внутреннего противопожарного водопровода являются испытания пожарных кранов. Они проводятся для проверки исправности ПК и их водоотдачи. Водоотдача включает такие параметры как расход воды, которую выдает ручной пожарный ствол ВПВ, ее давление, высоту струи. Полученные в ходе испытаний значения сопоставляются с нормативными показателями и проектными решениями. Без успешного прохождения испытаний пожарных кранов внутренний противопожарный водопровод не может считаться рабочим. Испытания признаются успешно пройденными, если фактические значения рабочих параметров оказываются не меньше табличных значений, предусмотренных в нормативной документации.

Нормативной документацией предусматривается следующий порядок проверки пожарных кранов:

  • Контроль свободного доступа к ПК. Проверка полноты комплектации и исправности шкафа.
  • Контроль герметичности и исправности пожарного крана.
  • Измерение давления жидкости во внутреннем противопожарном водопроводе.
  • Испытания на водоотдачу с измерением фактического расхода воды.
  • Выполнение перекатки пожарного рукава.

Если в составе системы внутреннего пожарного водопровода используется насосная станция, которая повышает давление при выявлении возгорания и во время испытаний, проверка ВПВ предусматривает дополнительные мероприятия. В том числе проводится внешний осмотр насосной станции, проверяется работоспособность насосных агрегатов — основных и резервных. Проверяется исправность контрольно-измерительных приборов насосной станции. Также проводится проверка автоматики, которая осуществляет управление насосной станцией, контролируется исправность электропривода задвижки открывающей и закрывающей обводную линию.

Совместно с испытаниями на водоотдачу выполняют проверку клапанов ПК. Утвержденная методика предусматривает проведение испытаний при температуре не ниже +5 °C. В ходе проверки измеряется диаметр диафрагмы клапана. Для этого используют измерительную пробку или штангенциркуль. К клапану подключают головку с заглушкой. Далее выполняют не менее трех циклов открытия-закрытия вручную. Проверяется отсутствие течи на уплотнительных элементах штока. Далее проверяют клапан на подачу воды и отсутствие потеков.

Действия, выполненные при проведении проверки внутреннего пожарного водопровода, и полученные фактические значения рабочих параметров фиксируются в рабочем журнале испытаний.

Кто может проводить испытания ВПВ

Ответственность за своевременность и полноту проверки ВПВ, а также его отдельных элементов, несет руководитель предприятия, эксплуатирующего строительный объект, а также ответственный за пожарную безопасность. Проводить испытания может только специализированная организация, которая имеет полный пакет разрешительной документации на выполнение этого вида работ. В частности компания должна иметь лицензию МЧС. Обратите внимание, что допуск СРО на монтаж и пусконаладку ВПВ в строящихся объектах, не дает права проводить испытания противопожарного водопровода в эксплуатируемых зданиях. Без лицензии МЧС выполнять эти работы нельзя.

Проверка противопожарного водопровода должна выполняться работниками, которые имеют необходимый уровень квалификации. К проведению испытаний допускается только подготовленный персонал, который прошел инструктаж и проверку знаний по технике безопасности. Работники, проводящие проверку ВПВ, должны быть обеспечены спецодеждой из непромокающего или влагоотталкивающего материала.

Компания «Акрукс» имеет всю разрешительную документацию и большой опыт испытаний ВПВ. Наши работники отвечают высоким квалификационным требованиям и обеспечиваются полным комплектом оборудования, спецодежды, СИЗ. Это позволяет гарантировать качественное проведение испытаний внутреннего противопожарного водопровода с соблюдением норм безопасности.

Порядок обслуживания

Водопровод системы пожаротушения должен быть исправным и укомплектованным:

  • Электроприводные клапаны, краны и насосы работают исправно.
  • Резьбовые соединения смазаны, отсутствуют протечки.
  • Лакокрасочное покрытие без сколов и нарушений.
  • В пожарных шкафах присутствует все необходимое оборудование.

Техническое обслуживание заключается в своевременной проверке исправности водопровода и замене запчастей, вышедших из строя. Если вам требуется разовое или регулярное ТО системы пожарного водопровода, обратитесь в компанию «Акрукс». Наши инженеры имеют необходимую квалификацию для осуществления мероприятий по тестированию и контролю ВПВ. Выполняем полный комплекс работ по техническому обслуживанию ВПВ и устраняем техническое и проектное отклонение системы от нормы.

Документальное подтверждение

Результаты планового тестирования исправности системы пожарного водопровода фиксируются в соответствующих документах. После проведения визуального осмотра, проектной проверки и испытаний заказчик получает следующие документы:

  • Акт проверки ВПВ — самый важный документ, его будет проверять инспектор пожарного надзора. Содержит сведения о точном времени и дате испытаний, наименование организации, проводившей проверку, наименование проверяемой организации, номер крана по проектной схеме. В акте все ответственные лица ставят свои подписи
  • Протоколы испытаний ВПВ на работоспособность, на водоотдачу, на исправность запорных клапанов, на осуществление плановой перекатки пожарных рукавов
  • Дефектная ведомость — подтверждает, что в результате осмотра и тестового запуска неисправностей и протечек в системе не обнаружено

Также инженеры составляют технический паспорт тестируемой системы пожарного водопровода, если таковой отсутствует, или имеются не внесенные в техпаспорт изменения в конфигурации системы. Компания «Акрукс» быстро и профессионально выполнит полный комплекс работ по проверке ВПВ. Документируем каждый этап проверки, проводим работы по замене комплектующих и целых узлов, ремонтируем, исправляем проектные ошибки, обеспечиваем бесперебойное функционирование пожарного водопровода и систем пожаротушения. Работаем с инженерными коммуникациями в жилых, административных и промышленных зданиях, имеем необходимые разрешения на все предоставляемые услуги. Если вам нужна качественная проверка противопожарного водопровода — звоните в компанию «Акрукс».

  1. Какие методики вы используете для проверки внутреннего противопожарного водопровода?

Процесс проверки противопожарного водопровода включает несколько этапов:

  • исследование работоспособности системы. На этом этапе инженеры контролируют целостность коммуникаций, ищут протечки, проверяют комплектацию оснащения пожарных шкафов. Проверка проводится визуально, специалист сверяет состав оборудования с проектом ВПВ (документ хранится у представителя организации, ответственного за пожарную безопасность на объекте);
  • контроль водоотдачи с измерением давления воды. Замер осуществляют согласно нормативам ГОСТ Р 59643-2021 с использованием измерительной вставки и манометра, а также ручных пожарных стволов. Длину и диаметр стволов для испытаний выбирают с учетом параметров ВПВ здания. При измерении давления пространство, где проводятся испытания, огораживают и удаляют материальные ценности, чтобы их не залила вода;
  • тестирование клапанов пожарных кранов. На штуцер крана, предназначенного для соединения с пожарным стволом, фиксируют заглушку. Если по итогам трехкратного закрывания и открывания арматуры вручную клапан не обнаруживает протечек, устройство исправно;
  • перекатка пожарных рукавов на другой шов. Процедура выполняется во избежание заломов на рукавах;
  • контроль работоспособности насосного оборудования при включенном ВПВ.

По итогам испытаний инженер заполняет акт испытаний ВПВ, протоколы испытаний и дефектную ведомость (при отсутствии дефектов), передает документы ответственному лицу.

  1. Какие стандарты и нормативные требования вы учитываете при проведении испытания пожарного водопровода?

Проверка внутреннего противопожарного водопровода специалистами нашей компании осуществляется согласно требованиям ГОСТ Р 59643-2021. Нормативный документ устанавливает стандарты проектирования, установки, технического обслуживания, ремонта и методов испытаний ВПВ.

  1. Как часто рекомендуется проводить проверку противопожарного водопровода, и какие основные моменты она включает?

Стандартная процедура проведения испытаний пожарного водопровода должна осуществляться не реже двух раз в год согласно требованиям Постановления Правительства РФ от 12 апреля 2012 года № 390. С практической точки зрения наиболее рационально проводить проверку работоспособности ВПВ осенью и весной, когда инженерные коммуникации испытывают повышенную нагрузку в связи с сезонными изменениями условий эксплуатации.

Пренебрежение испытаниями приводит к проблемам в работе ВПВ. При выявлении фактов нарушения режима испытаний внутреннего противопожарного водопровода проверяющие органы могут не только оштрафовать руководителя компании, но и предписать компании приостановить деятельность в здании, не соответствующем стандартам пожарной безопасности.

  1. Какие виды дефектов вы обычно обнаруживаете при проверке противопожарного водопровода, и какие меры предпринимаются для их устранения?

По итогам проверки и испытаний противопожарного водопровода специалисты компании «Акрукс» регулярно обнаруживают следующие дефекты:

  • автоматические установки пожаротушения не соответствуют действующим нормативам;
  • огнетушители отсутствуют либо нарушены сроки их проверки, взвешивания и перезарядки ( по стандарту перезарядка огнетушителей выполняется раз в 5 лет);
  • не выполняется перекатка пожарных рукавов, состояние рукавов и пожарных шкафов не соответствует нормам;
  • отсутствуют таблички, по которым можно найти расположение пожарных шкафов;
  • присутствует нарушение запрета на перевод установок с автоматическим управлением на ручной запуск;
  • в результате изменения планировочных решений в некоторых помещениях противопожарный водопровод отсутствует.

Все обнаруженные дефекты инженер вносит в акт проверки противопожарного водопровода, а также подробно заполняет протоколы испытаний по стандартным процедурам (контроль работоспособности, водоотдачи, перекатки пожарных рукавов и прочее). При выявлении проблем дефектная ведомость, подтверждающая исправность ВПВ, не заполняется. Вместо нее руководитель организации получает предписание об исправлении обнаруженных нарушений в кратчайшие сроки.

  1. Какие сертификаты и лицензии ваша компания имеет для проведения монтажных работ и проверок противопожарных систем?

Для выполнения работ по монтажу, ремонту, техническому обслуживанию и испытанию работоспособности противопожарного водопровода организация должна иметь следующие документы:

  • допуск к работам СРО. Документ является бессрочным;
  • лицензия МЧС. Для получения лицензии организация должна обладать штатом квалифицированных сотрудников и необходимым оборудованием для монтажа и обслуживания ВПВ.

Компания «Акрукс» имеет указанные документы, в том числе лицензию МЧС. Наши инженеры проводят испытания ВПВ согласно действующим нормативам.
