Вентиляция газовой котельной

Содержание:

1. Общие нормативы;
2. Требования к притоку воздуха в топочную;
3. Классификация видов вентиляции в газовых котельных;
4. Промышленная вентиляция;
5. Частная вентиляция;
6. Материал воздуховодов;
7. Диаметр вентиляции;
8. Особенности расчета и монтажа.

Одна ошибка на стадии проектирования или недочеты монтажа могут привести к сложностям на этапе ввода котельной в эксплуатацию.

Общие нормативы

В котельной в результате сжигания газа постоянно потребляется кислород и выделяется углекислый газ. Принудительная вентиляция в газовой котельной решает две основные задачи:

• Восполнение дефицита кислорода.
• Исключение обратной тяги, которая может привести к распространению угарного газа по жилым помещениям.

Правильная система вентиляции в газовой котельной должна соответствовать нормативам, утвержденным российским законодательством. Среди них:

• № 384-ФЗ Технический регламент о безопасности зданий и сооружений (с изменениями на 02.07.2013).
• Постановление Правительства РФ от 26.12.2014 № 1521 «Об утверждении национальных стандартов и свобод правил для соблюдения требований № 384-ФЗ».
• Постановление Правительства РФ от 16.02.2008 № 87 «О составе разделов проектной документации и требованиях к их содержанию».
• Постановление Правительства РФ № 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования».
• СП 89.13330.2012 Котельные установки (актуальная редакция СНиП II-3576).
• СанПиН 2.2.4.548-96. 2.2.4 «Гигиенические требования к микроклимату производственных помещений».

В связи с регулярным обновлением законодательной базы в области строительства и монтажных работ необходимо отслеживать последние редакции и изменения в актуальных нормативных документах.

Перечень общих нормативных документов, требования которых также необходимо соблюдать при разработке вентиляции приточной для газовой котельной в частном доме, в многоэтажке и на предприятии:

• ГОСТ 30434-96 Оборудование для кондиционирования воздуха и вентиляции. Нормы и методы контроля виброустойчивости и вибропрочности.
• ГОСТ 30528-97. Системы вентиляционные. Фильтры воздушные, типы и основные параметры.
• ГОСТ Р ЕН 13779-2007 Вентиляция в нежилых зданиях.
• СП 7.13130.2013 Свод правил о требованиях пожарной безопасности при проектировании и установке систем отопления, вентиляции и кондиционирования.
• ГОСТ 32548-2013 Вентиляция зданий, воздухораспределительные устройства. Общие технические условия.

Опытные инженеры-проектировщики, обладающие соответствующей квалификацией и опытом, имеют точные данные об актуальной нормативной базе для проектирования и монтажа вентиляционных систем в котельных. Чтобы с инженерными коммуникациями не было проблем при приемке и дальнейшей эксплуатации, обращайтесь к профессионалам.

Требования к притоку воздуха в топочную

Согласно отраслевым нормативам, диаметр вентиляции в котельной должен быть не менее 110 мм. Варианты организации естественного притока воздуха — через щели в полу или под дверью. На каждый киловатт мощности котельного оборудования должно приходиться как минимум 8 см2 (в случае забора воздуха с улицы) приточного отверстия. Если вентиляция обустроена с рециркуляцией (воздух для котельной поступает в трубу воздуховода из других помещений), площадь вентиляционного отверстия должна составлять не менее 30 см2 на каждый киловатт котла.

Для обеспечения круглогодичного функционирования системы вентиляционную трубу рекомендуют утеплить с помощью изоляционного материала. Для отвода конденсата горизонтальные вентиляционные трубы должны иметь уклон в сторону улицы. В противном случае вода будет застаиваться в трубах и разрушать их изнутри.

Важные нормативы, которые требуется учитывать при проектировании и монтаже вентиляции в котельной:

• Для каждого котла монтируется отдельная система вентиляции. Если в топочной два котла, приток воздуха должен обеспечиваться из двух отверстий, и дымоходов должно быть два.
• Допустим монтаж котла в помещении общего назначения (например, на кухне). Общая площадь помещения должна быть не менее 15 м2, а высота потолка — не менее 220 см.
• Система очистки вытяжки от мусора и грязи должна быть продуманной и достаточно комфортной. Забившиеся вентиляционные каналы в старых жилых домах и промышленных зданиях нередко становятся причиной нарушения нормальной работы системы вентиляции.
• В случае организации топочной в пристройке, помещение должно иметь капитальный фундамент.
• Допустимо обустройство горизонтальных отрезков дымохода при условии монтажа принудительной вентиляции.
• Скорость движения воздуха по трубопроводу должна составлять не менее 1 м/с, независимо от типа организации системы (естественная, принудительная).

Контролирующие органы при проверке системы вентиляции обращают внимание не только на отверстия для притока воздуха и обратный клапан в нем. Также необходимо наличие стандартного вентиляционного окна, размеры и конструкция дымохода, общая площадь и объем топочной.

Классификация видов вентиляции в газовых котельных

Оборудование котельной без обустройства вентиляции невозможно. Отсутствие притока свежего воздуха приводит к снижению скорости горения и уменьшению эффективности работы газового котла. Повышается вероятность накопления угарного газа и снижается уровень пожарной безопасности в помещении. В зависимости от технических особенностей объекта следует выбрать определенный тип вентиляции, чтобы обеспечить безопасное функционирование котельного оборудования.

Естественная вентиляция

Приток воздуха в этом варианте поступает в помещение без применения дополнительных технических решений, за счет разницы в температуре и давлении между средой снаружи и внутри котельной. При проектировании естественной вентиляции следует учесть, что расстояние между отверстиями для притока и отвода воздуха должно быть максимально возможным. Это правило требуется соблюдать для обеспечения лучшей тяги.

Простейший вариант реализации приточной вентиляции в топочной частного дома выглядит так. В стене на уровне пола выполняется сквозное отверстие необходимого диаметра, в полученную дыру помещается вентиляционная труба. Отверстие обычно располагают непосредственно напротив котла. Со стороны улицы отверстие трубы необходимо закрыть сеткой, чтобы внутрь не попадали пыль, грязь и насекомые. Внутри трубы монтируется обратный клапан.

В зимний период эта конструкция нередко функционирует без дополнительного подогрева, поскольку воздух в топочной довольно горячий. В промышленных масштабах представленная модель может усложняться в связи с особенностями конфигурации приточно-вытяжной системы.

Недостатки естественной вентиляции в котельной с газовым котлом:

• Скорость воздухообмена зависит от погоды и не регулируется.
• Воздуховоды требуется дополнительно оборудовать защитой от воздействия внешней среды.
• Усложняется точный расчет мощностей для системы кондиционирования.
• Практически невозможно организовать естественную вентиляцию сразу нескольких помещений через одну трубу. Для каждого помещения придется делать отверстие с выводом трубы наружу, чтобы обеспечить стабильную подачу свежего воздуха.

Принудительная вентиляция

Более надежной и управляемой является принудительная вентиляция в закрытой котельной. Для подачи воздуха применяются вентиляторы. Наличие механически отрегулированного потока позволяет расширить функциональность системы и установить фильтры для очистки воздуха и нагреватели. Еще одно достоинство принудительной вентиляции — включить и выключить ее можно в любой момент. Это позволяет значительно экономить электроэнергию и отрегулировать микроклимат в помещении топочной.

Недостатки организации принудительного притока воздуха внутрь помещения котельной:

• Система обойдется дороже, чем естественная вентиляция.
• Устанавливаемое климатическое оборудование часто шумит. Этот недостаток можно сгладить, если выбирать более дорогие комплектующие с эффектом шумопоглощения. Однако это также приводит к удорожанию системы.
• Вентиляторы и климатические приборы, которые подлежат установке в условиях котельной, должны соответствовать противопожарным нормативам. Если купить оборудование без оглядки на требования СНиПов и ГОСТов, контролирующие органы могут отказать в приемке объекта.

Существуют и комбинированные технические решения, которые сочетают элементы естественной и принудительной вентиляции.

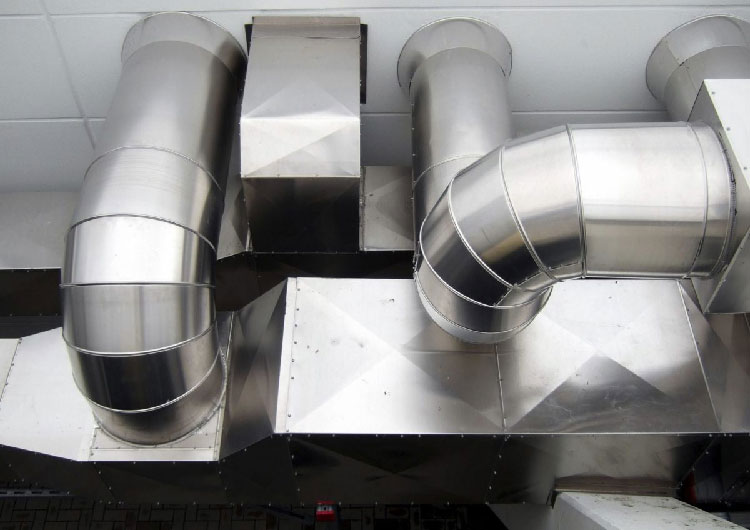

Промышленная вентиляция

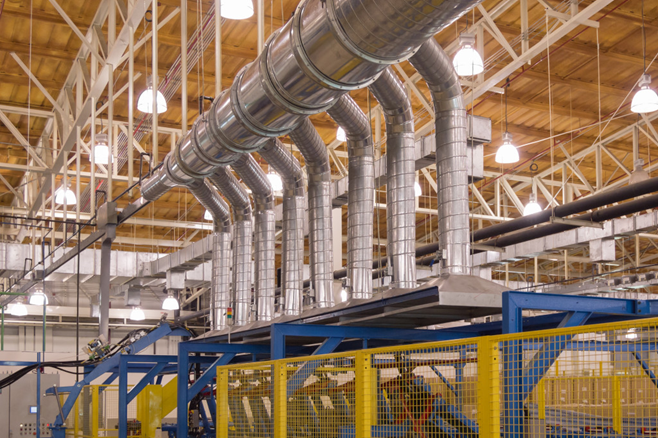

От стабильности подачи воздуха в промышленных газовых котельных зависит безопасность и стабильность работы оборудования. Естественная вентиляция в заводских условиях не устанавливается, поскольку ее функционирование зависит от погоды. Чтобы составить проект промышленной вентиляции, требуется грамотное техническое задание, сформированное с учетом всех параметров объекта. Приточная и вытяжная магистрали должны обеспечивать нормативные показатели потока воздуха на входе и на выходе.

Один из важных параметров, который в первую очередь принимают во внимание при проектировании промышленной вентиляции газовых котельных — количество воздуха, потребляемое печью в процессе горения. Для расчета объема воздуха нужно знать, сколько кислорода расходуется для поддержания горения при определенной мощности котла в час. Воздух на 21% по объему состоит из кислорода. Исходя из этих данных и статистической поправки, определяется требуемый объем притока воздуха. Для вытяжной вентиляции учитывать количество сгорающего в топке кислорода не требуется.

Другой важный параметр для проектирования вентиляционной системы в котельной — высота помещения. По стандартам рекомендованная высота потолка в топочной составляет 6 м. При соблюдении этого норматива полная смена воздуха в топочной должна происходить трижды в час. При уменьшении рекомендованной высоты на 1 м объем воздуха, поступающий в топочную по системе приточной вентиляции должен возрастать на 25%.

Частная вентиляция

Обустройство системы воздухообмена в газовой котельной дачного дома или коттеджа имеет свои особенности. Когда речь идет о частных владениях, нормативы СНиП и ГОСТ соблюдаются далеко не всегда. Часто хозяева ограничиваются установкой естественной вентиляции. Принудительное вентилирование организуется, если естественного притока кислорода оказывается недостаточно для удаления продуктов горения и обеспечения нормального микроклимата в здании.

Вытяжку выводят в потолочное отверстие, приточное отверстие располагают на расстоянии 30 см от пола. Если есть потребность выполнить проект принудительной вентиляции, перед расчетами следует герметизировать щели в окнах и обеспечить плотность закрывания дверей. Приток воздуха со стороны не учтенных в проекте щелей может серьезно повлиять на общую эффективность механизированной рабочей системы.

Материал воздуховодов

Пластиковые трубы, столь привычные в сантехнике и канализации, для обустройства вентканалов не подходят. Все потому, что пластик не обеспечивает соответствия нормативам пожарной безопасности. Теоретически в частном доме можно проложить и пластиковую трубу для естественной вентиляции в котельной. Однако в случае пожара это повысит опасность возгорания в здании. Независимо от того, какой материал для вентканалов выбран, следует обеспечить защиту труб от промерзания. Это нужно для стабильного обеспечения притока воздуха в котельную.

Кирпичные каналы

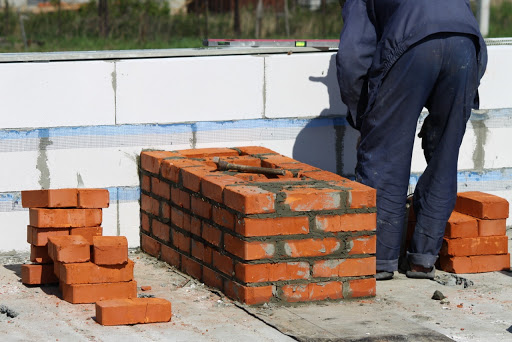

Кирпич в качестве основного материала для воздуховодов не выдерживает критики. На поверхности кирпича постоянно скапливается конденсат, кирпич «цветет» разрушается от влажности и перепадов температуры. Если кирпичом выложен канал шахты для дымоудаления, для отвода дыма используют оцинкованные стальные трубы. Толщина стенок труб дымоотвода должна соответствовать температуре газов, которые выходят из котельной наружу. Если стенки будут слишком тонкие, труба быстро придет в негодность и придется тратить деньги на ремонт.

Керамические трубы

Керамика, по сравнению с кирпичом, более долговечна. Керамические воздуховоды не разрушаются от перепадов температур, не портятся от плесени, безразличны к кислотным и щелочным средам. Основной минус керамики для вентканалов — требуется обеспечить отвод конденсата, поскольку керамика хорошо абсорбирует влагу. Керамический канал требуется утеплить с помощью слоя минваты, и выполнить прочную наружную оболочку из бетона (подойдет строительная смесь с керамзитовым наполнителем). Главная техническая особенность вентканалов из керамики — в системе должно быть максимум 3 колена, что ограничивает конфигурацию системы.

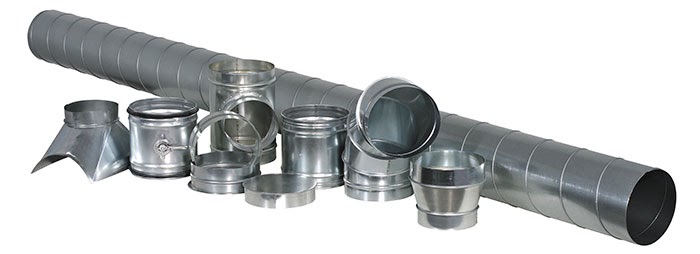

Стальные пути

Оптимальное решение по соотношению цены, качества и долговечности. Для организации дымохода применяют стальные трубы круглого и прямоугольного сечения. Минимальная толщина стали, из которой сделаны трубы, должна быть не менее 0,5 мм. Для монтажа трубопровода используют оцинкованную сталь и нержавейку. Особенности обустройства каналов воздуховодов из стали:

• Сегменты системы монтируют по принципу «труба в трубу».
• Шаг между настенными кронштейнами для поддержки трубопровода должен составлять не более 1,5 м.
• В системах естественной вентиляции без принудительной тяги максимальная длина горизонтальных отрезков труб не должна превышать 2 м.

Главный недостаток стали — температура дыма, который вырабатывают газовые котельные, составляет до 500 градусов. Из-за постоянного перегрева сталь быстро прогорает, что может привести к замене дымохода раньше запланированного срока.

Диаметр вентиляции

При расчете диаметра канала дымохода инженеры применяют сложные формулы с большим количеством переменных. Для небольших газовых котельных есть упрощенный способ расчета, который позволяет получить рабочее значение диаметра, исходя из одной величины — объема помещения. При этом скорость воздуха в канале дымохода принимается 1 м/с (если есть более точные данные, рекомендуется подставить их в формулу). Порядок расчета для помещения объемом 40 м3:

• По нормативам за час через дымоход должен проходить троекратный объем воздуха из помещения, 40*3=120 м3.
• 120 м3 необходимо удалять по трубе в час, за секунду этот показатель составит 120/36000=0,033 м3.
• Диаметр будет равен квадратному корню из числа, полученному следующим образом: (0,033 м2/3,14)*4=0,042. Диаметр трубы будет равен 0,205 м, то есть не менее 20 см.

Воздушный канал для дымохода делают в потолке. Напрямую присоединять трубу к потолку нельзя — необходимо обеспечить сбор конденсата и оставить определенное пространство между котлом и потолочной плоскостью. Для обслуживания дымоудалительного канала нужен дублирующий канал, диаметр которого, как правило, составляет не менее 25 см.

Диаметр проема для притока воздуха с улицы рассчитывается так: мощность котла нужно умножить на 8 см2, получится минимально допустимая площадь канала. В зависимости от сечения канала рассчитывается его диаметр (для круглого сечения) или длина сторон (для прямоугольного сечения).

Для обеспечения пожарной безопасности в помещении котельной отделка пола, потолка и стен должна быть выполнена из огнестойких материалов. Если естественная вентиляция не обеспечивает достаточный приток воздуха, следует обеспечить принудительное поступление и отвод воздуха.

Важно: работаем только с корпоративными клиентами и крупными заказами. Мы не выполняем мелкие работы и не предоставляем услуги для физических лиц.

Особенности расчета и монтажа

Полезные рекомендации для расчета и монтажа вентсистем в газовых котельных:

• Газовые котлы запрещено располагать в подвальных помещениях. Их устанавливают в жилых помещениях, мансардах, пристройках и отдельно стоящих котельных.
• Если мощность котла превышает 30 кВт, его запрещено устанавливать в жилой части дома.
• При монтаже газового котла на кухне стена, возле которой устанавливается оборудование, должна иметь огнезащиту. Минимальный зазор между стеной и котлом — не менее 1 см.
• Минимальная длина приточного канала составляет 15 см.
• Обратный клапан в приточном канале устанавливать обязательно для обеспечения движения воздуха в одном направлении.
• Дымоход должен быть удален от конька кровли не менее чем на 2 м.
• Диаметр вентшахты должен превышать диаметр трубы котла. Диаметр трубы зависит также от мощности котла.

Для расчета воздухообмена требуется знать объем помещения и количество воздуха, которое уходит на горение. Для газовых котлов в частных домах принято в расчетах брать 10 м3 воздуха на 1 м3 газа. Воздухообмен должен произойти 3 раза за час. При объеме помещения 22 м3 и расходе 4 м3 газа в час получаем: 22*3+40=104 м3/час. Для корректировки к полученной величине принято прибавлять до 30% запасной мощности. То есть при максимальной загрузке котла вентиляционная система должна обеспечивать поступление около 134 м3 воздуха в час.

Подобные простые расчеты допустимы для небольших помещений. Когда речь идет о промышленных зданиях и котельных в многоквартирных домах, необходимо обратиться за проектированием и монтажом к специалистам.

Ошибки монтажа вентиляции в топочной

Вопрос о том, нужна ли вентиляция в котельной, редко возникает у тех, кто осведомлен об опасности скопления в закрытом помещении углекислого газа и о последствиях появления в топочной обратной тяги. Наличие вентиляционной системы не означает отсутствие проблем. Ошибки, которые допускают неопытные монтажники и домовладельцы при установке вентиляции в котельной:

• сложный доступ к прочистному карману под каналом дымохода. Конденсатоотводчик (он же сажеуловитель) в обязательном порядке обустраивают под кирпичным дымоходом. Внутри прочистного кармана скапливаются частицы, попадающие в проход канала дымоудаления. Конденсатоотвод оснащают дверцей, чтобы внутрь не попадали лишние предметы, а также для комфортного техобслуживания. Нельзя закладывать прочистной карман кирпичом или заклеивать обоями. Рано или поздно потребуется прочистка дымохода и придется убирать мешающие доступу препятствия. В металлических дымоходах конденсатоотвод имеет форму тройника и комплектуется заглушкой. Данный момент не относится к котлам с закрытой камерой сгорания, поскольку для них есть свои требования;
• оголовок трубы, через которую происходит удаление дыма, находится в зоне ветрового подпора на крыше строения. В такой ситуации ветер мешает выходу дыма из трубы, нет достаточной тяги. Решить проблему можно, нарастив трубу с помощью стальных и асбестоцементных элементов;
• размеры приточных и вытяжных каналов определяют согласно рекомендациям, не проводя расчетов с учетом высоты и площади помещения. Согласно требованиям СП 402.1325800.2018 (пункт 5.9), параметры вентканалов необходимо определять индивидуально для каждой котельной. При этом естественная вентиляция в помещении за час должна обеспечивать трехкратный воздухообмен в топочной, и площадь сечения каналов напрямую влияет на выполнение данного требования. Даже если представитель газораспределительной организации утверждает, что размер вентиляционных отверстий должен быть 0,015 м2, нужны индивидуальные расчеты с соблюдением норм СП и проект вентиляции котельной.

Ошибки при монтаже вентиляции в котельной могут не только доставить дискомфорт, но и нанести вред здоровью людей. Отравление угарным газом из-за опрокидывания тяги может стать причиной смерти. Поэтому к вопросам расчета и обустройства вентиляционных систем следует подходить ответственно и пользоваться услугами профессионалов.
