Водопровод представляет собой сложную систему сооружений, напорных и самотечных сетей, предназначенную для забора воды из источников водоснабжения, доведения ее качества до соответствия определенным нормативам и подачи водопотребителю.

Проектирование наружного водопровода заключается в разработке документации, необходимой и достаточной для устройства сооружений сети водоснабжения.
Проектирование наружного водопровода заключается в разработке документации, необходимой и достаточной для устройства сооружений сети водоснабжения.

Виды наружного водопровода

Наружные сети водопровода прокладываются вне стен зданий и сооружений, преимущественно под землей.

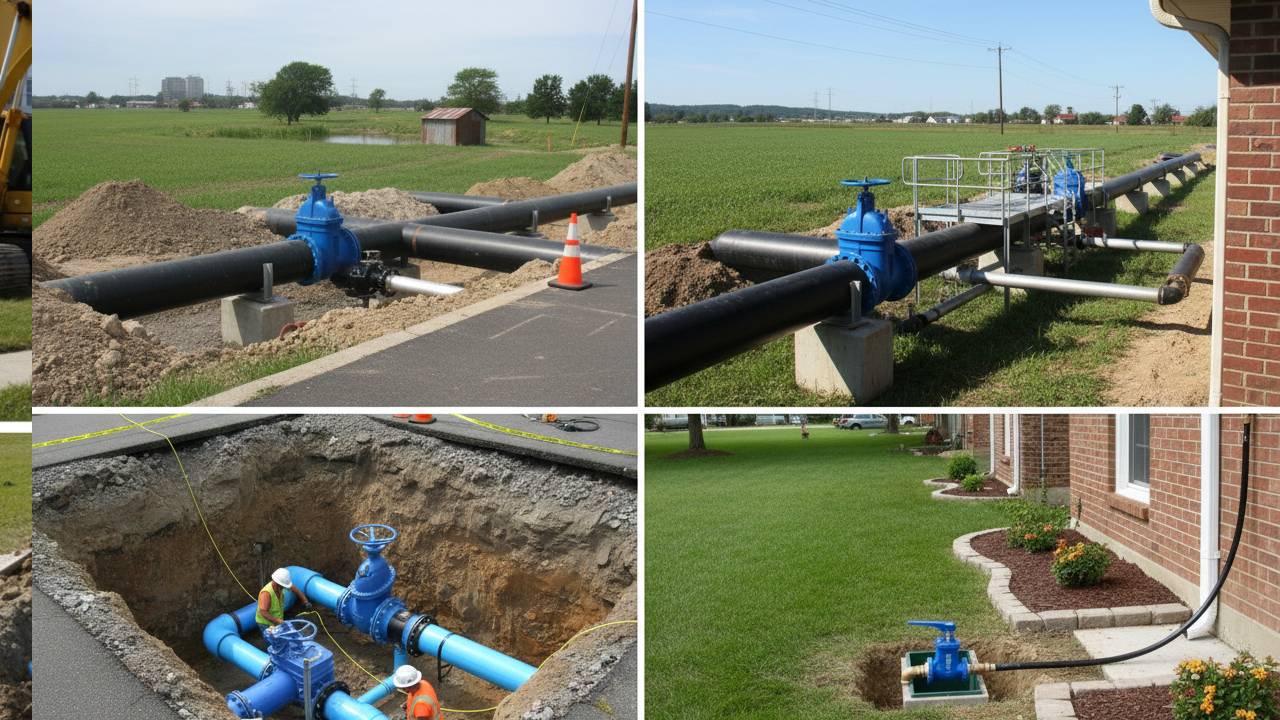

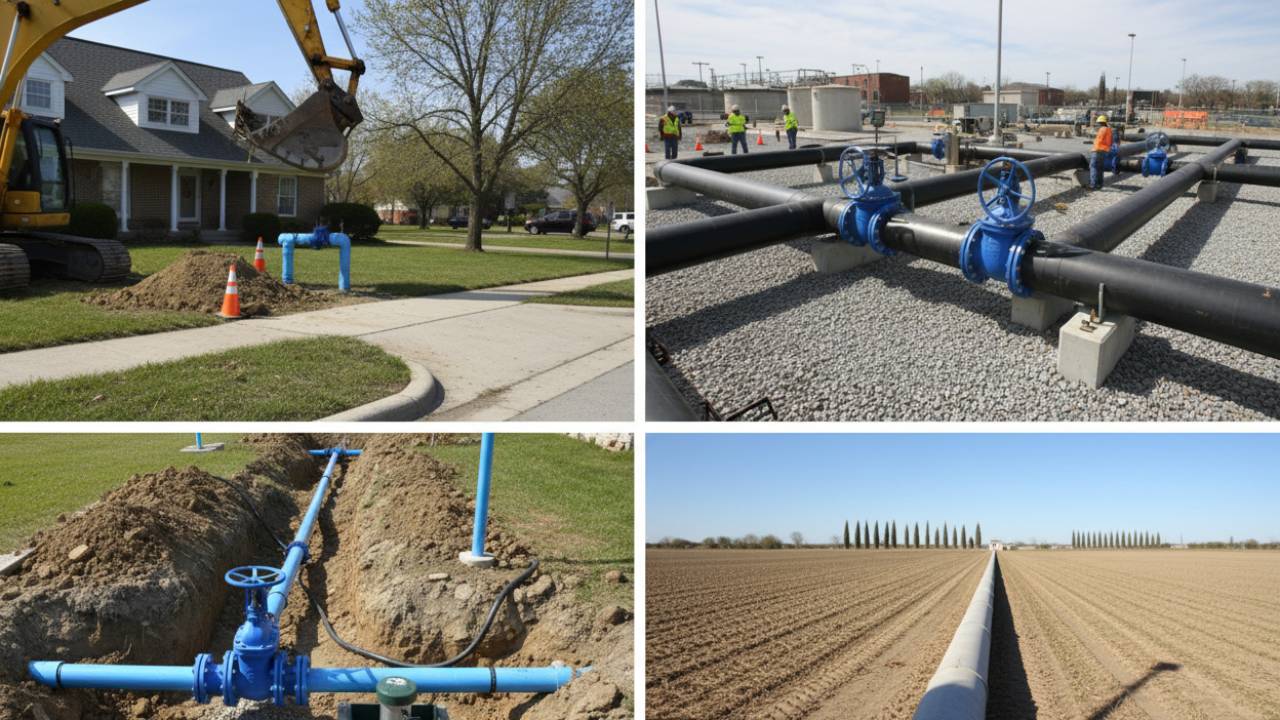

Существует разделение сетей наружного водопровода на виды в зависимости от назначения:

  • хозяйственно-бытовые, предназначенные для снабжения зданий питьевой водой;
  • технологические (производственные), служащие для подачи технической воды, например, для охлаждения машин, оборудования, механизмов, для использования воды в производственных и санитарно-технических целях;
  • пожарные — служат для предотвращения и ликвидации пожаров;
  • оросительно-поливочные — используются в целях орошения сельскохозяйственных культур и полива декоративных растений.

На предприятиях и в небольших населенных пунктах с целью снижения капитальных вложений устраиваются комбинированные наружные водопроводы, например, совмещающие одновременно противопожарный и хозяйственно-бытовой водопровод.

Каждый из этих типов имеет свои технологические особенности, которые обязательно нужно учитывать при разработке проектной документации.

Специалисты компании «Акрукс-Про» знают все тонкости проектирования каждого вида сетей наружного водопровода. Мы имеем большой опыт работы с различными типами инженерных систем и готовы разработать проект сетей любого вида.

Элементы проектирования

В проект наружного водопровода в обязательном порядке должны быть включены отдельные разделы по устройству всех важных элементов системы.

Основными конструктивными и технологическими элементами наружных водопроводов являются:

  • водозаборные сооружения, служащие для сбора воды из источника;
  • смотровые колодцы;
  • насосная станция, предназначенная для регулирования давления в трубопроводе;
  • сооружения для водоподготовки — очистки воды и приведения ее характеристик в соответствие с нормативными показателями в зависимости от назначения водопровода;
  • трубопровод, предназначенный для передачи воды от источника к водопотребителю;
  • запорная арматура и прочие элементы.

Особенности проектирования

Проект наружного водопровода является по своей сути паспортом всей системы на весь срок ее эксплуатации, официальным документом, на основании которого впоследствии производятся монтажные работы.

Стоимость работ по монтажу наружного водопровода может доходить до 70% от планируемых по смете затрат на устройство инженерных сетей.
Стоимость работ по монтажу наружного водопровода может доходить до 70% от планируемых по смете затрат на устройство инженерных сетей.

От правильности принятых при разработке проекта инженерных решений во многом зависит и окончательная стоимость монтажных работ.

При проектировании сетей наружного водопровода мы всегда стараемся экономить средства заказчика, предлагая оптимальные по функциональности и эффективности варианты, за которые при этом не придется переплачивать ни при монтаже, ни при дальнейшей эксплуатации.

Компания «Акрукс-Про» уделяет повышенное внимание энергоэффективности разрабатываемых проектов, мы предусматриваем возможности для максимально рационального использования энергетических ресурсов.

Реконструкция

Проектирование наружной водопроводной системы может потребоваться не только при возведении нового здания, но и для проведения реконструкции старого водопровода, а также при необходимости выноса уже имеющихся инженерных сетей из пятна застройки.
Проектирование наружной водопроводной системы может потребоваться не только при возведении нового здания, но и для проведения реконструкции старого водопровода, а также при необходимости выноса уже имеющихся инженерных сетей из пятна застройки.

Исходные данные

Проект составляется на основании и с учетом:

  • технического задания, выданного заказчиком;
  • результатов инженерно-геодезических и геологических исследований;
  • топографической карты местности;
  • карты существующих инженерных сетей;
  • генплана.

Состав проекта

В состав проекта в обязательном порядке включается спецификация оборудования, материалов и изделий, на основании которой приобретаются требующиеся материалы, заключается договор на осуществление монтажных работ. Руководствуясь спецификацией, заказчик всегда сможет определить объем работ, составить самостоятельно или проверить предложенную смету.

В проекте наружного водопровода должна быть указана сетевая схема, которая в зависимости от масштабности объекта может быть тупиковой, либо кольцевой.

При устройстве водопровода по кольцевой схеме следует учесть, что потребуется значительно большее количество материалов, так как расход фасонных частей, труб, арматуры существенно увеличится, что приведет к удорожанию строительства. Тупиковая схема намного проще, но применяется она преимущественно для небольших объектов.

Сложности

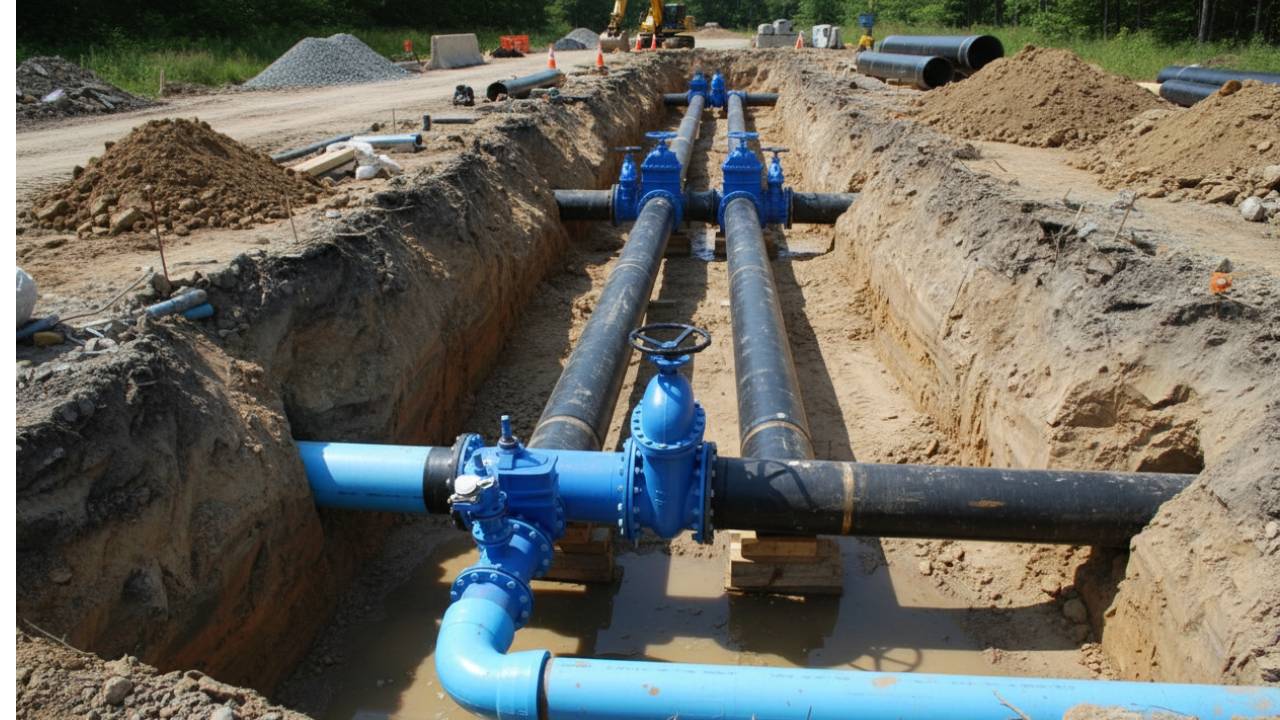

Проектирование системы наружного водопровода усложняется наличием на трассе других инженерных сетей и сооружений (автомобильные и железные дороги, другие препятствующие объекты).

Обойти препятствия под землей не всегда возможно и целесообразно, в таких случаях может быть выполнена надземная прокладка.

В проекте обязательно должны быть отражены меры по утеплению надземных труб, компенсирующие архитектурные решения.

Проектирование наружного водопровода — задача крайне сложная и ответственная, требующая наличия определенных знаний в различных областях науки, а потому ее следует поручить специалистам компании «Акрукс-Про», обладающим многолетним опытом составления проектной документации. Мы знаем, как реализуются на практике те или иные идеи, и постоянно совершенствуем свой подход к проектированию.

Этапы проектирования и расчеты

Процесс разработки проекта наружного водопровода разделяется на три стадии:

  1. Составление технического задания на проектирование.
  2. Разработка проектной документации.
  3. Разработка рабочей документации.

Техническое задание на проектирование представляет собой список условий, в соответствии с которыми организуются работы над проектом, оговариваются стадии проектирования, определяются границы работ и составляется спецификация материалов и оборудования, необходимых для отражения в составе проекта.

Проектная документация состоит из двух разделов — текстовой части (пояснительной записки) и графической.

В текстовую часть включаются:

  • данные о существующих либо проектируемых источниках водоснабжения, а также о наличии водоохранных зон;
  • характеристика системы водоснабжения, сведения об ее основных параметрах;
  • данные о расчетном расходе воды для хозяйственно-бытовых потребностей с учетом нужд для автоматического пожаротушения и технического водоснабжения, а для объектов производственного назначения — потребность воды для нужд производства;
  • информация об имеющемся и требуемом напорах в сети водоснабжения;
  • характеристики материалов труб, мерах по их защите от воздействия грунта и грунтовых вод;
  • данные о качестве воды и разработка мероприятий для достижения требуемого ее качества;
  • мероприятия по накоплению воды и учету ее потребления;
  • разработка систем автоматизации водоснабжения;
  • мероприятия по экономии воды, ее рациональному использованию;
  • сведения о системе горячего водоснабжения, определение расчетного расхода;
  • разработка системы оборотного водоснабжения, а также мероприятий, позволяющих повторное использование тепла подогретой воды;
  • определения баланса между водопотреблением и водоотведением по объекту, а для производственных зданий — по каждому производственном процессу.


Графическая часть должна состоять из следующих документов:

  • плана сетей водоснабжения;
  • принципиальной схемы водопроводной системы.

Рабочая документация разрабатывается в объеме, достаточном для производства работ по монтажу систем наружного водопровода.

В основной комплект рабочих чертежей должны быть включены:

  1. Общая информация относительно рабочих чертежей:
    • профили, планы и элементы сетей;
    • профили, планы, элементы оборудования систем;
    • схема напорных сетей.
  2. Обязательные расчеты, которые должны быть включены в проект наружного водопровода:
    • гидравлический расчет, в котором определяется величина напора воды;
    • расчет прочности для определения допустимых деформаций стенок трубы от давления грунта и воды;
    • расчет минимально допустимого диаметра труб;
    • определение удлинения труб под воздействием температуры, а также разработка мер, компенсирующих такие удлинения. Как правило, в качестве компенсаторов используются отводы, расчет компенсирующей способности которых так же должен быть приведен в проекте.

Все расчеты, входящие в состав проекта, выполняются инженерами компании «Акрукс-Про» по утвержденным методикам.

Многолетний опыт специалистов полностью исключает допущение даже незначительных ошибок на стадии проектирования, а сам проект согласовывается в соответствующих инстанциях и органах государственного надзора.

Государственные стандарты и нормы

Проектирование наружного водопровода является достаточно сложной инженерной задачей, а сам проект должен быть разработан в соответствии со следующими правилами и нормами:

  1. Если при трассировке водопровод пересекается с другими инженерными коммуникациями или автомобильными дорогами, то соблюдение всех требующихся расстояний регламентируется СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения», а также СН 478-80.
  2. Требования к качеству используемых материалов предъявляются СП 40-102-2000.
  3. Разработка рабочей документации ведется по ГОСТ 21.601-79 и ГОСТ 21.604-82.

Последствия некачественного проектирования

Некоторые заказчики для экономии средств пытаются своими силами разработать проект наружного водопровода: находят типовые проекты, похожие образцы в интернете и доверяют дело дилетантам инженерного ремесла.

Однако при отсутствии необходимого для проектирования опыта и соответствующих знаний избежать ошибок, сулящих огромные сложности при эксплуатации наружного водопровода, невозможно.

Последствия ошибок в проекте наружного водопровода могут привести к серьезным, часто непредсказуемым последствиям:

  • невозможности реализации проекта на строительной площадке;
  • слишком малому напору воды;
  • возникновению аварийных ситуаций, прорывов;
  • увеличению расходов на обслуживание и эксплуатацию водопроводной системы.
Для того чтобы избежать возможных проблем как при монтаже системы наружного водопровода, так и в процессе ее эксплуатации, доверьте разработку проекта и производство работ «Акрукс-Про».
Для того чтобы избежать возможных проблем как при монтаже системы наружного водопровода, так и в процессе ее эксплуатации, доверьте разработку проекта и производство работ «Акрукс-Про».

Разработанный опытными инженерами и воплощенный в жизнь высококвалифицированными специалистами проект будет соответствовать всем нормативам, правилам и ГОСТам, а благодаря учету всех особенностей участка проблемы при эксплуатации будут полностью исключены.

Почему необходимо доверить проект «Акрукс-Про»

Проектирование инженерных коммуникаций, в том числе и наружной системы водопровода, относится к достаточно сложным инженерным задачам, комплексное решение которых невозможно без наличия опыта и соответствующего уровня знаний.

Главными преимуществами компании «Акрукс-Про» являются:

  • огромный опыт проектирования;
  • наличие штата высококлассных специалистов, регулярно участвующих в семинарах и постоянно повышающих свою квалификацию;
  • знакомство со всеми новинками рынка, внедрение передовых инженерных разработок;
  • навыки доработки и улучшения проектов, начатых другими проектировщиками;
  • контроль качества на всех стадиях разработки и монтажа наружного водопровода, проведение пусконаладочных работ.

Разработка проекта наружного водопровода, выполненная специалистами компании «Акрукс-Про», позволит обеспечить бесперебойную работу любого здания, будь то жилой дом или сооружение производственного назначения, а также полную безопасность находящихся в нем людей.

Компания «Акрукс-Про» не только разработает проект любой сложности в полном соответствии с действующими нормативными документами, но и согласует его в соответствующих инстанциях и проектных организациях города.
Компания «Акрукс-Про» не только разработает проект любой сложности в полном соответствии с действующими нормативными документами, но и согласует его в соответствующих инстанциях и проектных организациях города.

Экономически обоснованные инженерные решения проекта наружного водопровода позволят оптимизировать затраты на строительство и минимизируют вероятность перерасхода материалов и комплектующих.

Чтобы заказать качественный проект наружного водопровода, заполните форму обратной связи или свяжитесь с нами по телефону. Менеджеры «Акрукс-Про» проконсультируют вас по всем возникающим вопросам и предложат вам самые выгодные условия.
