Наружная теплосеть обеспечивает доставку тепла от котельной до непосредственного потребителя. Какими бы качественными ни были внутренние сети здания, они не будут эффективно работать, если наружные спроектированы неправильно.

Наружная теплосеть представляет собой систему трубопроводов расчетного диаметра, по которым теплоноситель (горячая вода или пар) доставляется в жилые дома, административные, коммерческие, производственные здания. Это нужно для создания комфортных температурных условий в помещениях.

Виды теплосетей

При проектировании может использоваться кольцевая или радиальная (она же тупиковая и лучевая) схема, все зависит от целесообразности и пожеланий заказчика.

Оба вида имеют как преимущества, так и недостатки, в том числе отличаются по стоимости:

  • радиальная схема теплоснабжения представляет собой тупиковые ответвления ко всем объектам;
  • вкольцевой схеме все ветки мелких ответвлений объединены в общий контур.

При выборе той или иной схемы основной акцент делается на минимизацию потерь при транспортировке теплоносителя по проложенному маршруту.

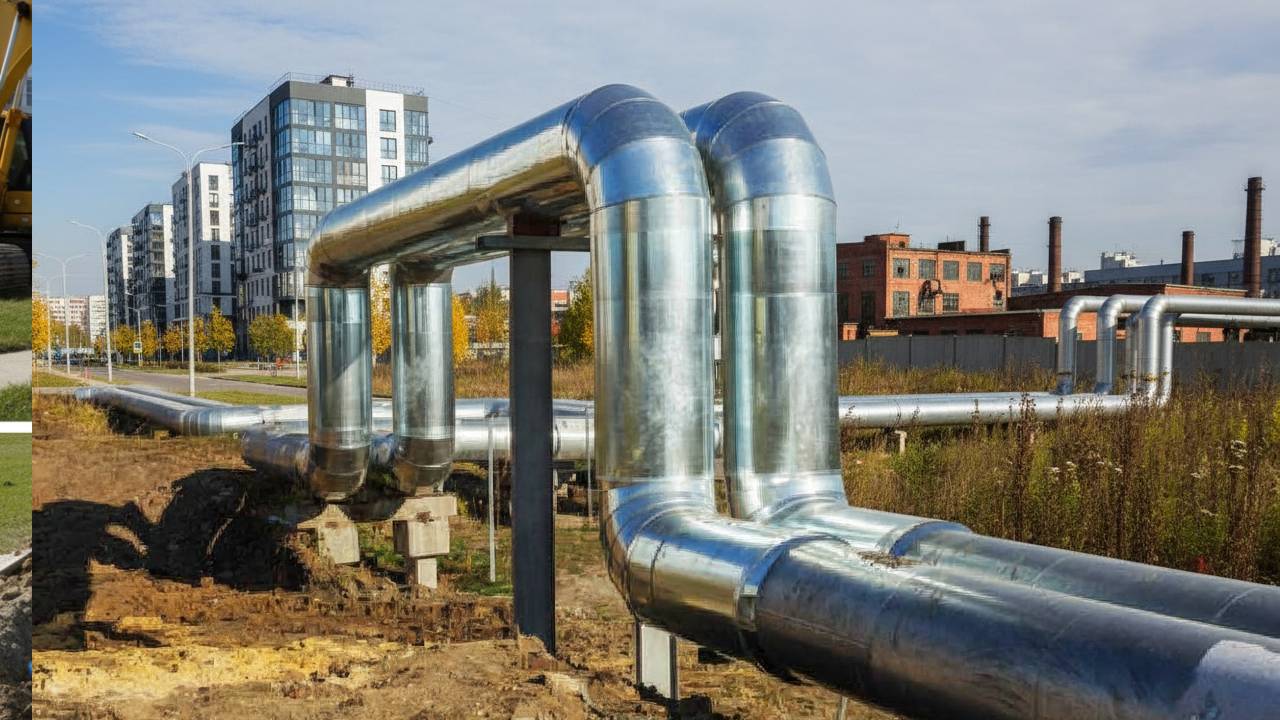

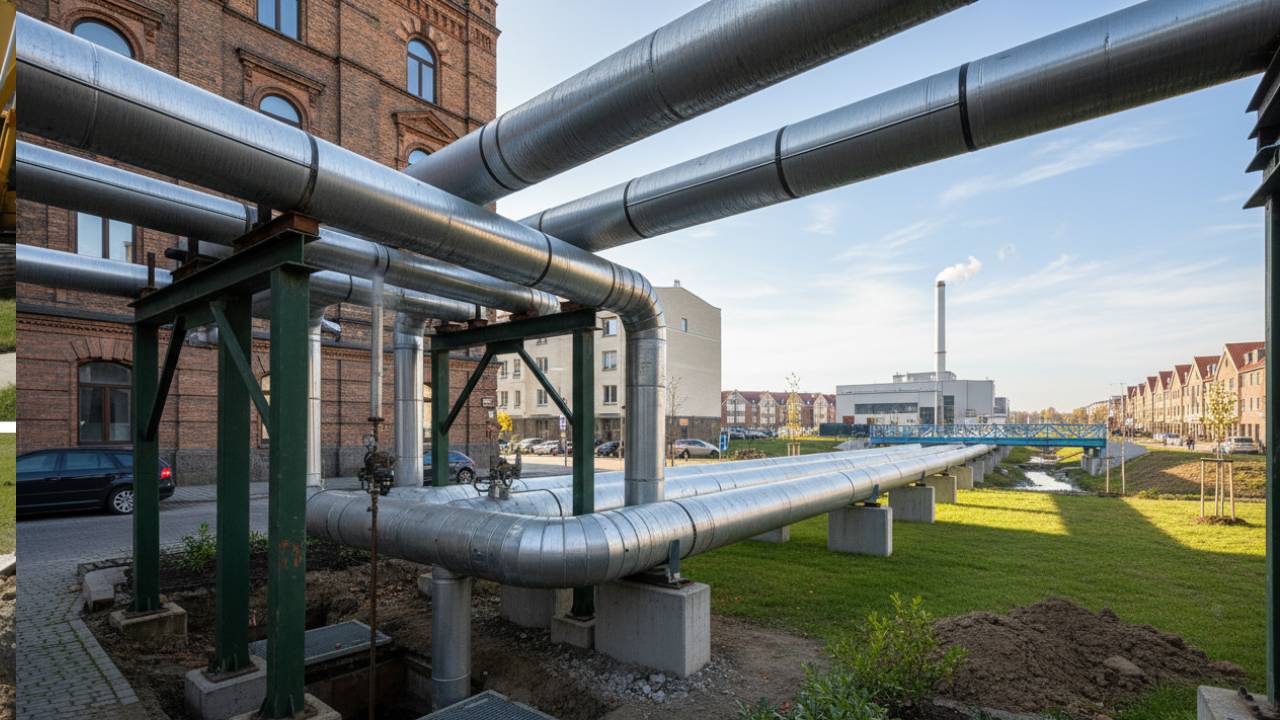

Мы прокладываем подземные, наземные и воздушные коммуникации (на опорах).

Подземные теплосети могут прокладываться в проходных, полупроходных и непроходных каналах совместно с другими инженерными коммуникациями.

  1. Проходные каналы (туннели) сооружают на головных участках магистральных тепло­вых сетей, отходящих от крупных ТЭЦ, когда приходится про­кладывать большое количество трубопрово­дов горячей воды и пара.
  2. Непроходные каналы не доступ­ны для осмотра без вскрытия дорожной одежды, разработки грунта и разборки строительной конструкции.
  3. Полупроходные каналы доступны для прохода эксплуатационного персонала (при отключенных теплопроводах). Осмотр и обнаружение повреждений теплоизоляции, труб и строительных конструкций, а также их текущий ремонт могут быть в большин­стве случаев выполнены без разрытия и раз­борки канала.

В последнее время завоевала популярность бесканальная технология прокладки сетей. Ее неоспоримые преимущества:

  • снижение объема земляных работ при строительстве и ремонте теплопроводов;
  • наличие системы оперативно-дистанционного контроля (для трубопроводов в ППУ изоляции);
  • возможность прокладки трубопроводов в условиях высокого уровня грунтовых вод и отсутствия возможности устройства дренажных сетей.

Выбор в любом случае зависит от климатических условий, рельефа местности, расстояния от теплоцентрали, состояния грунтовых вод и многих других параметров. Все они в обязательном порядке учитываются при проектировании специалистами компании «Акрукс-Про».

Состав тепловых сетей

Наружные тепловые сети состоят из

  • трубопроводов;
  • тепловой изоляции;
  • антикоррозийной защиты;
  • измерительной и запорно-регулирующей аппаратуры;
  • компенсаторов;
  • дренажной системы;
  • ограждающих конструкций;
  • линейного оборудования.

Приборы и аппаратура устанавливаются в индивидуальных и центральных тепловых пунктах.

Что необходимо учесть

  • Топография. Профессиональные проектировщики при разработке сети снабжения теплом изучают топографические и другие особенности местности, по которой будет прокладываться магистраль.
  • Населенный пункт. При проектировании теплосети в городских условиях особое внимание уделяется уже проложенным и действующим инженерным коммуникациям. При этом учитывается их состояние и возможность проводить работы в непосредственной близости от них. Проводится измерение уровня вибрации от транспортного потока в месте предполагаемой прокладки трубопровода.
  • Удобство обслуживания. Предусматривается возможность беспрепятственного доступа при проведении работ по техническому обслуживанию и профилактике.
  • Вид монтажа. Если принято решение проектировать надземную (воздушную) магистраль, то проводятся расчеты мачт, эстакад, выгодный диаметр труб. При проектировании подземных коммуникаций важно проанализировать состояние грунта, глубину залегания грунтовых вод и определиться с типом каналов.
  • Количество трубопроводов. Наиболее распространенная система — двухпроводная. По одному трубопроводу поступает теплоноситель от источника до потребителя, по второму — в обратном направлении для повторного нагрева. Но в зависимости от экономической или технологической целесообразности практикуются однотрубные или многотрубные (более двух) сети. Задача проектировщика — выбрать оптимальный вариант, устраивающий в полной мере заказчика и обеспечивающий максимальную безопасность и надежность.
  • Нагрузки. Внешние тепловые сети проектируются с расчетом числа объектов и общего количества потребителей. Системы будут работать исправно, эффективно и безопасно, если в составе проекта будут учтены дополнительные подсети контроля параметров и режимов. Необходимо предусмотреть возможность управления эксплуатационным и аварийным режимом работы трубопровода и всей системы теплоснабжения.
  • Материалы и оборудование. При проектировании производятся профессиональные инженерные расчеты, на основе которых определяются технические и эксплуатационные характеристики и параметры будущей тепловой наружной сети. Они служат основанием для подбора оптимальных материалов и оборудования, а также составления сметы. Трубы, изоляционные материалы, дренажная система (при необходимости) подбираются с учетом максимального срока службы, абсолютной безопасности и удобства обслуживания.

Сложность и масштабность объекта для наших проектировщиков — это в первую очередь возможность для совершенствования мастерства и получения нового ценного опыта. Мы осознаем ответственность, которая лежит на нас. Поэтому разрабатываем надежные системы, которые приносят в дома тепло и уют.

Государственные стандарты и нормы

В процессе проектирования обязательным условием является выполнение действующих ГОСТов и СНиПов:

  • основной нормативный документ — СНиП 41-02-2003, регламентирующий порядок проектирования, строительства и эксплуатации тепловых сетей;
  • параметры микроклимата в помещениях различного назначение определяет ГОСТ 30494-96;
  • технические условия, характеристики стальных труб, фасонных изделий с тепловой изоляцией определены в ГОСТе 30732-2006;
  • требования к тепловой изоляции трубопроводов и соответствующего оборудования изложены в своде правил СП 61.13330.2012;
  • еще один важный нормативный документ — СП 60.13330.2012. Это свод правил по отоплению, кондиционированию и вентиляции.

Также при необходимости используются отраслевые стандарты.

Разработка проекта

При разработке проектной документации учитываются пожелания заказчика и требования со стороны теплоснабжающей организации. Проводится комплекс действий по согласованию в различных государственных инстанциях.

Все работы по согласованию выполняются сотрудниками компании, поскольку это процесс трудоемкий, хлопотный и требует специальных знаний и подготовки.

Состав документации проекта:

  1. Схема сооружения тепловой сети и отдельных узлов и расчеты тепловых нагрузок.
  2. Строительные генеральные планы различных этапов.
  3. Расчет гидравлических параметров. Он включает величины диаметров труб, мощность, характеристики насосного оборудования. Разработка проводится в полном соответствии со СНиП 41-02-2003 с учетом наибольшего теплосбережения и защиты от внешних воздействий.
  4. Данные по расчету количества тепловой энергии, необходимой для поддержания оптимального уровня температуры, потерь и нагрузок. При этом учитываются не только сезонные изменения температуры, но и пиковые нагрузки.
  5. Спецификация с перечнем материалов, оборудования, приборов и их технических характеристик, количества, маркировки.

Кроме того, к проекту прилагаются документы, необходимые для ПОС (проект организации строительства):

  • техническое задание и технико-экономическое обоснование;
  • объективная информация о проведенных инженерных изысканиях;
  • решение по использованию средств механизации, автоматизации, расходных материалов и ресурсов;
  • схемы подвода теплоносителя к точкам разбора и прокладки труб в помещениях;
  • информация об условиях поставки оборудования, строительных конструкций, изделий;
  • технологическая принципиальная схема, конструктивное решение строящегося объекта.

Когда все составные элементы проекта готовы, он проходит согласование в контролирующих органах. Они проводят экспертизу и оценивают соответствие разработанной документации действующим государственным стандартам и нормативам.

Если все в порядке, то заказчику выдается разрешение на реализацию проекта. После этого мы можем приступить к монтажу всех систем.
Если все в порядке, то заказчику выдается разрешение на реализацию проекта. После этого мы можем приступить к монтажу всех систем.

Ошибки проектирования и их последствия

Серьезные нарушения при составлении проекта могут быть допущены только в компаниях, которые безответственно относятся к своей работе. Это может объясняться неграмотностью, некомпетентностью сотрудников или неверными исходными данными.

Например, в Екатеринбурге при проектировании теплосети для торгового комплекса были введены параметры температуры носителя без учета реальных поправок. Для системы были взяты трубы меньшего диаметра, подобраны циркулярные насосы меньшей мощности. В результате при температуре наружного воздуха -35 °С столбик термометра в помещениях не поднимался выше 14 градусов. Заказчику пришлось полностью перестраивать сеть, на что были потрачено десятки миллионов рублей.

Бывает и так, что при проектировании надземных коммуникаций расположение неподвижных опор рассчитано неверно, углы поворота защемлены или не используются для компенсации тепловых деформаций. Часто нарушаются правила подбора балансировочных пар. Все это приводит к большим тепловым потерям и неэффективной работе всей проложенной системы.

Просчеты и ошибки при проектировании наружных теплосетей приводят к нарушениям температурного режима, низкой производительности сети. Этого не случится, если обратиться в «Акрукс-Про».

У нас работают проектировщики с высшим техническим образованием и многолетним опытом. Весь инженерно-технический персонал постоянно проходит переподготовку и обучение на курсах повышения квалификации.

Сотрудники всегда в курсе изменений всех норм и правил, а при проектировании используются самые передовые технологические приемы и современные компьютерные средства, позволяющие грамотно производить расчеты и создавать подробные и четкие чертежи.

Преимущества проектирования с «Акрукс-Про»

  1. Многолетний опыт практической работы по проектированию наружных теплосетей. Если вам нужен ответственный и надежный поставщик услуг в области современного инжиниринга, то вы обратились по адресу. Многие крупные компании доверяют свои проекты именно нам.
  2. Наши проектировщики приступают к проектированию с предложения помощи в подготовке технического задания. Сопровождаем заказчика при согласовании проекта в экспертных органах.
  3. На нашей стороне продуманная, тщательно просчитанная и обоснованная ценовая политика. Это позволяет разрабатывать проекты наружных теплосетей в полном соответствии с действующими ГОСТами и СНиПами по конкурентоспособной и привлекательной цене.
  4. Мы выполняем проекты любого уровня сложности, в том числе и для объектов элитной недвижимости: жилых комплексов, ресторанов, высококлассных отелей, деловых, торговых и развлекательных центров. При этом чем сложней объект, тем охотнее специалисты берутся за работу. Появляется возможность применить нестандартное инженерное решение и новейшие технологические приемы, расширяются горизонты для творчества.
  5. Выполняется весь комплекс работ, начиная от первичного исследования местности, закачивая сдачей готового проекта со всеми документами, сметами, чертежами. При этом акцент делается на безопасность, надежность и полное соответствие действующим нормативным документам.
  6. Для каждого клиента проект прорабатывается до мелочей — в тесном взаимодействии с заказчиком.
  7. Мониторинг качества осуществляется на каждом этапе проектирования, что снижает вероятность ошибки до нуля.

Чтобы заказать качественный проект наружной тепловой сети, заполните форму обратной связи или свяжитесь с нами по телефону. Менеджеры «Акрукс-Про» проконсультируют вас по всем возникающим вопросам и предложат вам самые выгодные условия.
